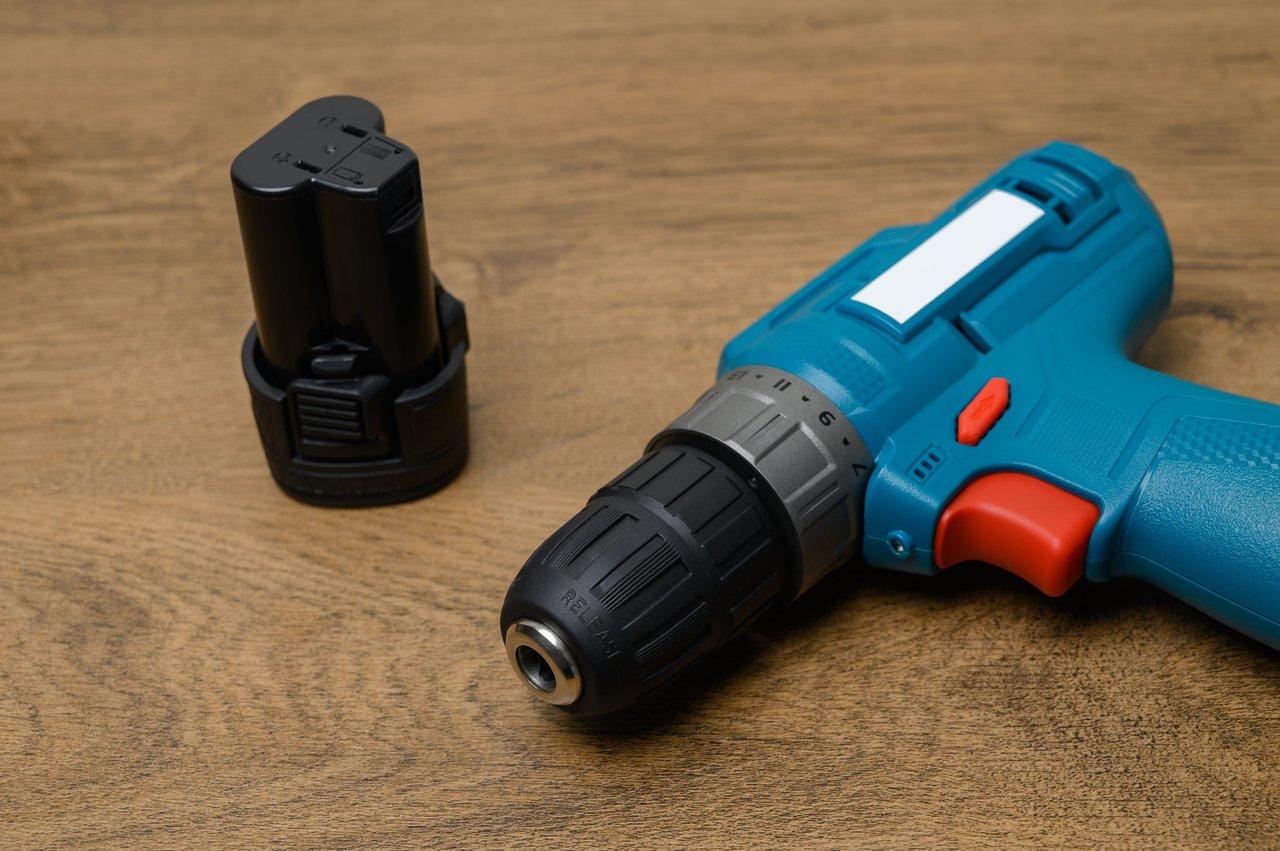

Remplacer une batterie NiMH par Li-Ion sur perceuse 18V : compatibilité et coût détaillés

Remplacer une batterie NiMH 18V par une batterie Li-Ion sur une perceuse implique de comprendre plusieurs aspects clés, notamment la compatibilité électrique entre ces deux chimies aux caractéristiques distinctes. La tension nominale reste similaire, mais la gestion du pack Li-Ion requiert un Battery Management System (BMS) spécifique pour assurer sécurité et longévité. Le processus technique demande des précautions précises lors du démontage, de la soudure des cellules et de l’intégration du BMS. Enfin, il faut évaluer le coût global du remplacement et adapter le chargeur, car les profils de charge diffèrent sensiblement entre NiMH et Li-Ion.

Compatibilité électrique des batteries Li-Ion 18V avec perceuse NiMH 18V

Une batterie NiMH 18V est constituée d'environ 15 cellules en série avec une tension nominale de 1,2 V par cellule, alors qu’une batterie Li-Ion 18V se compose généralement de 5 cellules en série, chacune à une tension nominale de 3,6 à 3,7 V, assurant une tension similaire globale.

Cette différence chimique induit une courbe de tension variable : la tension peut descendre à 15 V en état déchargé et monter jusqu’à 21 V en pleine charge, ce qui peut provoquer des interrogations sur la compatibilité avec les perceuses initialement conçues pour NiMH.

Adaptabilité des perceuses 18V

La plupart des perceuses 18V sont équipées de variateurs à découpage qui tolèrent bien cette plage de tensions. Cette tolérance permet d’accepter la légère différence électrique sans altérer la performance ou endommager le moteur, quoique la vérification des spécifications constructeur soit conseillée.

Capacité et dimensions des cellules

L’avantage majeur des Li-Ion réside dans leur capacité supérieure, sans modification de la tension nominale : cela fournit généralement plus d’autonomie. Attention cependant, l’emploi de cellules 21700 plus volumineuses peut compliquer leur intégration physique dans le pack d’origine.

Stabilisation de la tension

Pour les utilisateurs exigeants, un convertisseur DC-DC buck/boost peut stabiliser la tension de sortie et protéger la perceuse des fluctuations, optimisant la longévité du moteur.

Importance et rôle du Battery Management System (BMS) adapté à Li-Ion

Le remplacement d’une batterie NiMH par un pack Li-Ion nécessite impérativement l’ajout d’un BMS spécifique. Ce dernier effectue l'équilibrage des cellules, protège contre les surcharges, les décharges excessives ainsi que les courts-circuits, garantissant ainsi la sécurité et la pérennité du pack.

L’indispensable équilibrage des cellules

Un BMS sans équilibrage ne prévient pas le déséquilibre entre cellules, pouvant causer une usure prématurée voire des risques d’explosion. Il est donc impératif de choisir un BMS compatible 5S (pour 5 cellules en série) avec toutes les protections adaptées à la chimie Li-Ion.

Chargeur et gestion électronique

Le BMS peut être associé soit à un chargeur unique adapté au pack Li-Ion de 18V, soit à des modules individuels comme le TP4056 pour chaque cellule, bien que cette dernière solution soit plus complexe à mettre en œuvre.

Expertise technique requise

Installer correctement un BMS demande des compétences techniques précises. Une erreur sur le montage ou la sélection du BMS expose les batteries à des risques importants, d’où une vigilance accrue recommandée.

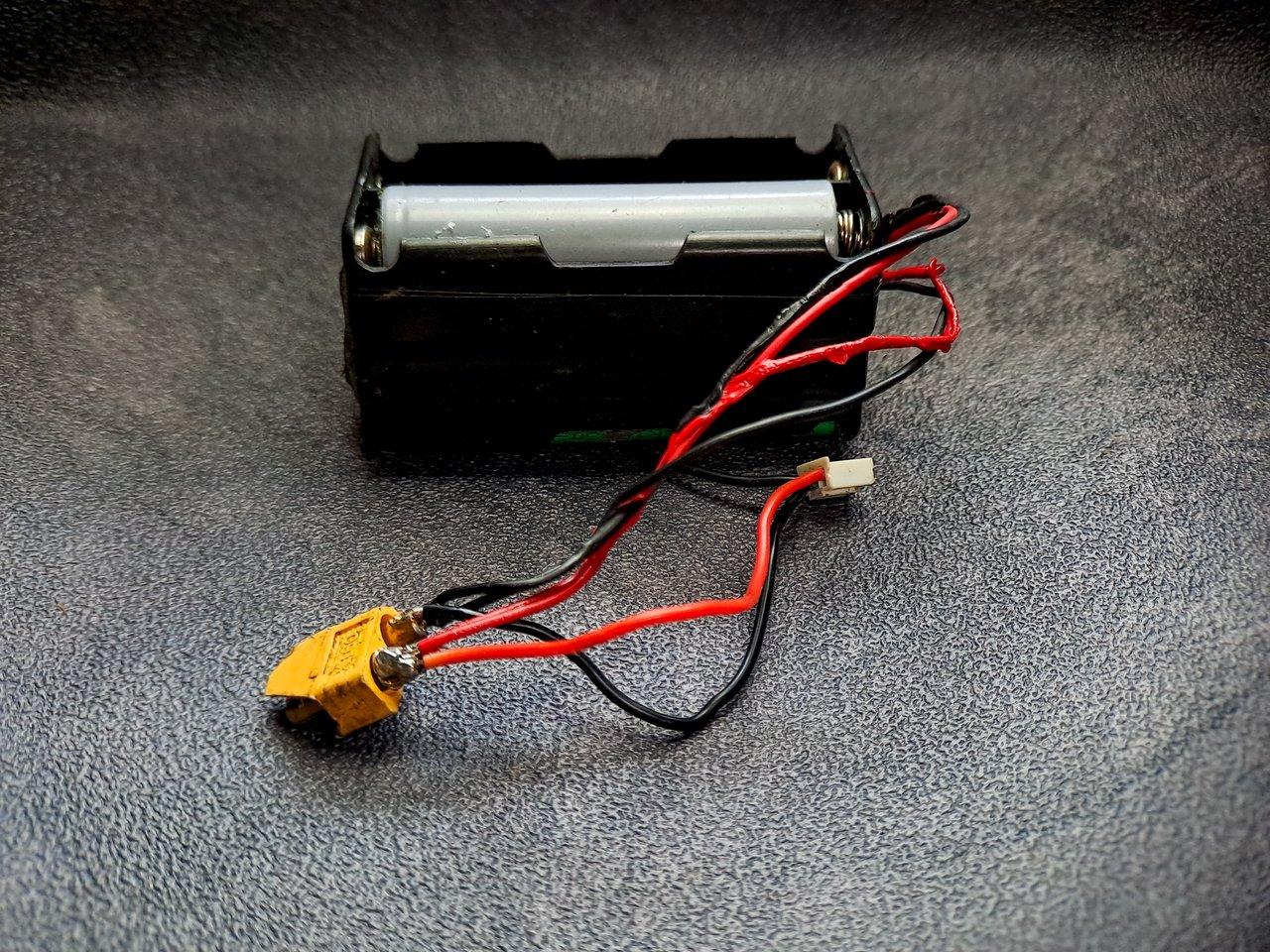

Procédure et précautions techniques pour remplacer NiMH par Li-Ion dans le pack

Le remplacement du pack NiMH par un pack Li-Ion nécessite plusieurs étapes précises réalisées avec soin pour garantir fiabilité et sécurité.

1. Démonter délicatement la batterie NiMH d’origine sans endommager le boîtier, préservant étanchéité et fixation.
2. Retirer les cellules NiMH et préparer les 5 cellules Li-Ion (format 18650 ou 21700) pour un montage en série à 18 V nominal.
3. Assembler les cellules par soudure par points sur bandes de nickel : cette technique minimise la chauffe des cellules, préservant leur durée de vie.
4. Si une soudure au fer est pratiquée, utiliser un fer puissant (~90 W), température réglée à 385 °C, et une soudure à flux, en ne chauffant chaque connexion que 1 seconde.
5. Installer le BMS compatible, souder ses connections avec précaution, et assurer l’isolation pour éviter tout court-circuit.
6. Fixer solidement les cellules et le BMS dans le boîtier, en maintenant l’étanchéité et la protection mécanique.
7. Tester la batterie assemblée : contrôler tension, équilibrage des cellules et absence de surchauffe avant mise en service.

Coût estimé du remplacement NiMH par Li-Ion et comparaison avec batterie officielle

Le coût des composants pour ce reconditionnement est bien moindre que celui d’une batterie officielle complète.

• Cellules Li-Ion (18650 ou 21700) : 6 à 10 € par unité, soit 30 à 50 € pour les 5 cellules nécessaires.
• BMS adapté 5S : entre 10 et 20 € selon fonctionnalités (équilibrage, protections).
• Batteries officielles de rechange : entre 60 et plus de 100 €, souvent beaucoup plus chères.
• Outillage (fer à souder puissant, soudeur par points) : investissement initial mais réutilisable.
• Avantage supplémentaire : meilleure capacité et autonomie, sans effet mémoire et avec plus longue durée de vie.

Sécurité, charge et compatibilité du chargeur pour batterie Li-Ion reconditionnée

Pour garantir la performance et la sécurité du pack Li-Ion reconditionné, le choix du système de charge et les précautions associées sont fondamentaux.

• Ne jamais utiliser le chargeur NiMH/NiCd d’origine sur une batterie Li-Ion, les profils de charge étant incompatibles et dangereux.
• Privilégier un chargeur spécifiquement conçu pour Li-Ion 18-21 V, avec coupure automatique en cas de surcharge.
• Assurer la présence d’un BMS avec équilibrage actif lors de la charge pour maximiser la durée de vie et la sécurité du pack.
• La perceuse équipée de variateurs à découpage supporte généralement bien la légère variation de tension induite par Li-Ion, mais vérifier les préconisations constructeur est conseillé.
• Un convertisseur DC-DC buck/boost peut être intégré pour stabiliser la tension vers le moteur et éviter les surcharges.
• Manipuler les batteries Li-Ion avec précaution : éviter courts-circuits, surchauffes et sécuriser les connexions lors du montage.
• Stocker la batterie dans un environnement sec, tempéré, éviter la décharge totale prolongée et limiter les charges rapides fréquentes.

Pour approfondir, découvrez comment optimiser l’autonomie de vos outils électroportatifs grâce à des batteries performantes dans notre retour d’expérience dédié au choix des batteries Li-Ion adaptées sur perceuses 18V.

De plus, maîtriser l’ensemble du processus, des critères de choix des outils jusqu’à leur entretien, facilite la transition vers une meilleure performance et une sécurité garantie sur chantier.
