Diagnostic initial précis : identifier et évaluer les modes de défaillance des batteries lithium-ion
On débute la restauration par une identification rigoureuse des symptômes : autonomie réduite, déséquilibres entre cellules, et chutes notables de tension sous charge. Ces manifestations orientent le diagnostic vers des cellules fatiguées ou des défauts électroniques.
Mesure des tensions individuelles
Pour évaluer précisément l’état, on mesure la tension de chaque cellule au repos puis après une décharge modérée. Cela nécessite parfois un démontage partiel afin d’accéder aux bornes via le BMS, offrant une vision fine des déséquilibres internes.
Test de la résistance interne
L’utilisation d’un multimètre de qualité, tel que le Fluke 87V, combiné à des sondes adaptées, permet de mesurer la résistance interne des cellules. Un doublement ou triplement de cette valeur signale une dégradation chimique avancée, annonciatrice de performances dégradées.
Analyse approfondie
La résistance interne est mesurée après une charge complète puis après un demi-cycle de décharge pour détecter les variations thermiques et structurelles. Ces données rigoureuses permettent de décider d’une intervention ciblée ou d’un remplacement total, afin de ne pas engager de travaux inutiles sur des packs irréparables(1).

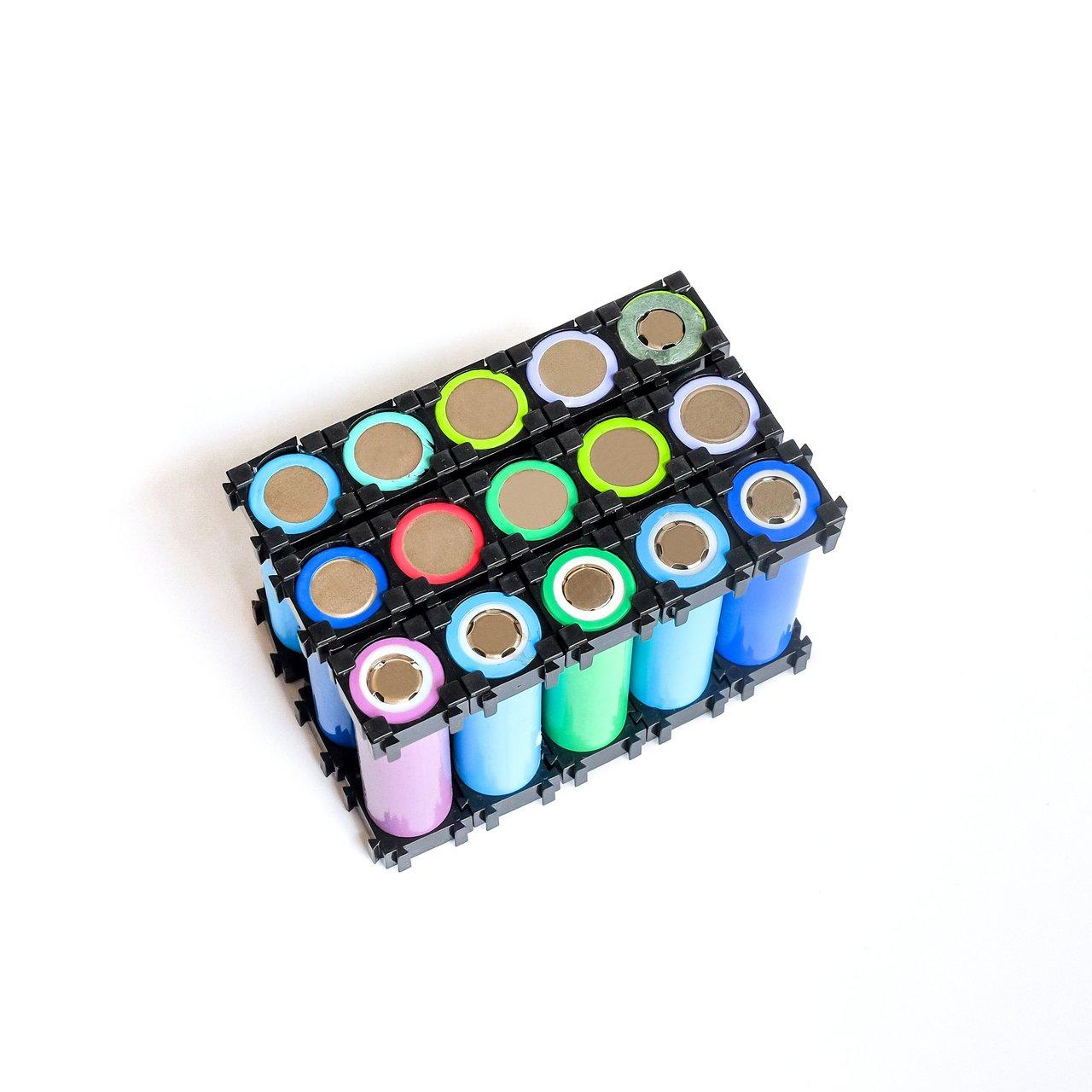

Démontage soigneux des packs : préserver la sécurité et l'intégrité électronique du pack
Le démontage des boîtiers, notamment pour les packs Milwaukee, Bosch ou Makita, s’effectue impérativement sur un plan isolant. On emploie des outils non conducteurs, tels que des spudgers en plastique, pour éviter courts-circuits et dommages physiques aux composants fragiles.
Protection contre les décharges électrostatiques
L'usage simultané d’un bracelet antistatique relié à la terre et d’un tapis ESD est indispensable avant toute manipulation afin de protéger les circuits intégrés sensibles, comme les MOSFETs ou microcontrôleurs, très vulnérables aux décharges statiques.
Précautions spécifiques
On évite absolument de manipuler directement les broches électroniques et on transporte le module BMS dans des sachets antistatiques hors du boîtier. Ces mesures assurent que le système de gestion électronique reste intact, prévenant des dysfonctionnements difficiles à déceler ensuite(1).
Choix et remplacement des cellules : configuration et techniques adaptées pour une restauration fiable
La sélection des cellules neuves repose sur un approvisionnement rigoureux via des fournisseurs certifiés. On privilégie des lots appairés en capacité et résistance interne afin d’assurer une homogénéité indispensable au bon fonctionnement du pack.
Références recommandées
On opte pour des modèles éprouvés tels que les Sony VTC6, LG Chem ou Samsung SDI, qui allient capacité élevée et forte résistance à la décharge continue, critères essentiels pour des outils brushless modernes.
Configuration électrique
Le câblage respecte scrupuleusement la configuration série-parallèle d’origine, par exemple 5S2P pour un pack 18V typique. Chaque polarité et chaque cellule sont vérifiées avant la soudure pour éviter l’apparition de courts-circuits ou défauts ultérieurs.

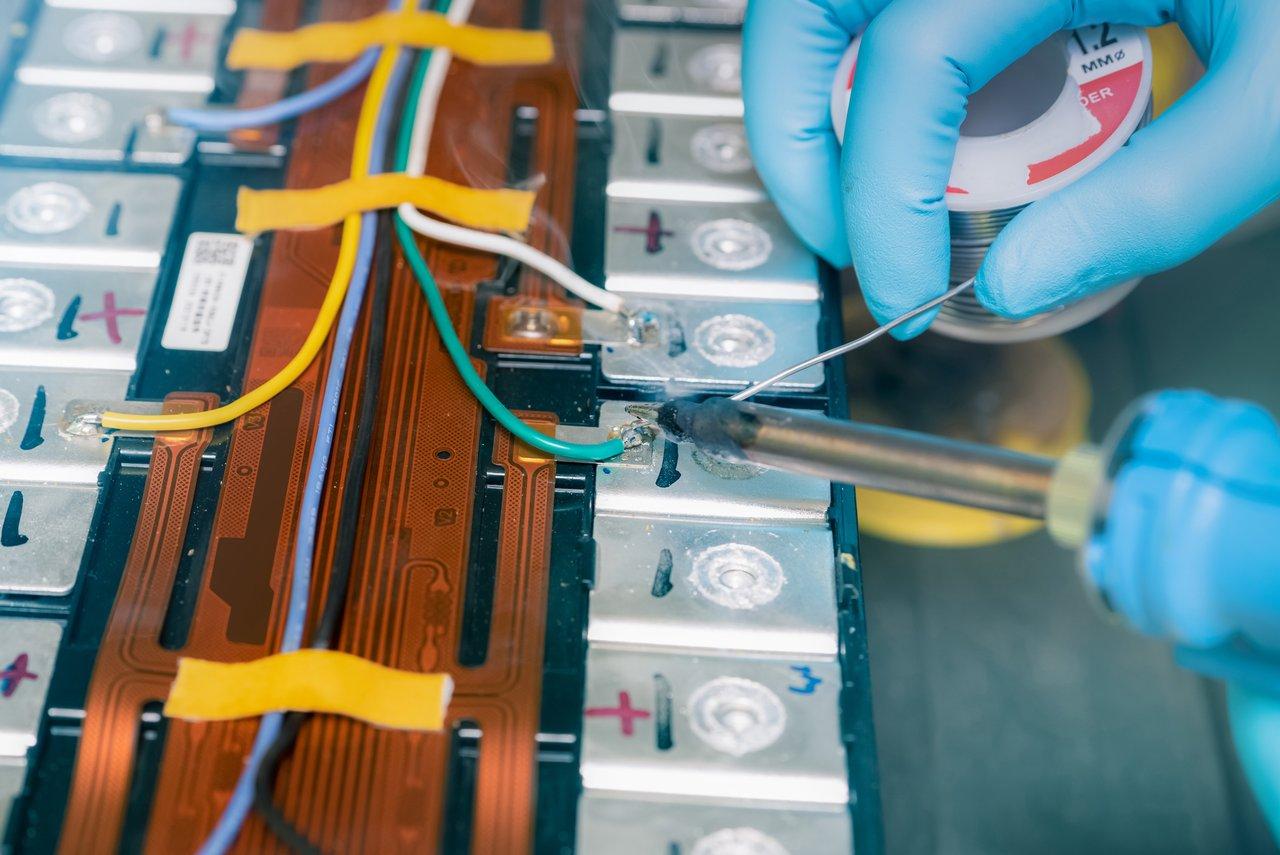

Technique de soudure
La soudure par points sur strips de nickel de 0,15 mm d’épaisseur garantit une fixation sécurisée avec une faible durée d’impulsion thermique, préservant ainsi la chimie interne des cellules. L’utilisation d’une station spécifique, comme la Weller WHA900, est recommandée, car la soudure à l’étain génère une chauffe excessive nuisible au pack.
Dimensionnement des strips
On dimensionne la largeur des strips selon le courant maximal attendu, avec un léger surdimensionnement pour accroître la robustesse mécanique et thermique sans compromettre la compacité du pack. La qualité des points de soudure est contrôlée selon des critères précis d’homogénéité et résistance mécanique.
Intégration et calibrage : reconnecter et adapter le BMS pour un fonctionnement optimal du pack restauré
Le remontage engage la connexion méticuleuse au BMS et PCM afin de garantir le respect des seuils critiques de charge, décharge et température. Ces modules peuvent être programmables, rendant indispensable une reprogrammation ou un calibrage adapté lors d'un remplacement cellulaire.
Programmation du PCM
L’accès aux paramètres du PCM s’effectue via des logiciels spécialisés, et les modifications doivent impérativement se conformer aux limites constructeur, garantissant l’intégrité du système et évitant d’éventuelles erreurs ou défaillances prématurées.
Procédure de calibrage
On réalise une charge lente complète suivie de plusieurs cycles de décharge modérée à température ambiante. Cette phase essentielle stabilise la chimie interne, optimise la précision des mesures du BMS et améliore durablement la performance et la longévité de la batterie restaurée.
Entretien préventif : prolonger la durée de vie des batteries restaurées par de bonnes pratiques
Pour préserver les performances, on évite les décharges profondes répétées, en rechargeant dès la baisse sensible d’autonomie, ce qui limite le vieillissement prématuré.
- Stockez les batteries à une charge intermédiaire de 40-60 % dans un environnement tempéré.
- Nettoyez régulièrement les contacts et connecteurs pour éviter la formation de résistances parasites et d’échauffements.
- Effectuez des contrôles visuels fréquents des boîtiers, soudures et connexions pour détecter toute corrosion ou anomalie mécanique.
Ces gestes pratiques prolongent de manière significative la durée de vie des packs restaurés, tout en maintenant une performance stable et fiable sur le long terme. Pour optimiser encore plus votre outillage électroportatif, n’hésitez pas à consulter notre guide complet sur les méthodes d’entretien de vos outils électroportatifs.
