Le martyr CNC absorbe les entailles pour protéger la table de fraisage coûteuse
Le martyr, placé sur la table de fraisage CNC, joue un rôle fondamental en tant que plaque sacrificielle. Généralement composé de MDF, contreplaqué ou plastique, il concentre l’usure et les entailles provoquées par la fraise lors des opérations de découpe, préservant ainsi la surface principale en aluminium, coûteuse à remplacer.
Cette protection est économique et technique, puisqu’elle prolonge sensiblement la durée de vie de la machine. Par ailleurs, la planéité du martyr est un critère primordial. Un surfaçage régulier assure une base parfaitement plane, base indispensable pour garantir la précision dimensionnelle des découpes et éviter tout décalage lors de l’usinage(1).
Comparaison des matériaux : MDF, contreplaqué phénolique et plastique PEHD selon usage
MDF : un compromis accessible mais sensible à l'humidité
Le MDF de 19 mm est le choix le plus répandu pour les martyrs grâce à son rapport qualité-prix très intéressant. Facile à usiner, il convient parfaitement aux environnements secs et aux usages standards. Cependant, sa porosité et sa lourdeur se traduisent par une sensibilité à l’humidité ainsi qu’à la poussière, qui peut affecter sa durabilité sur le long terme.
Contreplaqué phénolique : pour les conditions exigeantes
Ce matériau se distingue par une planéité remarquable, une résistance élevée à l’humidité et une durabilité accrue. Plus coûteux et plus difficile à travailler que le MDF, il reste cependant indispensable pour les applications nécessitant une grande précision ou dans les environnements humides. Son investissement est justifié par la stabilité dimensionnelle et la robustesse qu’il offre.
Plastique PEHD : spécial usinage métal et milieux humides
Le PEHD, imperméable et autolubrifiant, ne se déforme jamais, ce qui en fait un excellent choix pour l’usinage de métaux tendres en milieux humides. Toutefois, le surfaçage difficile et son prix élevé cantonnent ce matériau aux besoins très spécifiques, souvent professionnels. Il apporte une résistance chimique et mécanique que peu d’autres matériaux peuvent égaler(1).
Surfaçage régulier du martyr : technique et fréquence pour conserver planéité et fixation optimale
Le surfaçage est une opération clé pour préserver la planéité du martyr et garantir la précision des opérations. On utilise une fraise dédiée de 38 à 50 mm de diamètre, en réalisant des passes successives se chevauchant à 40-60 % du diamètre. Chaque passe enlève entre 0,25 et 0,5 mm de matière afin d’obtenir une surface parfaitement plane et parallèle à l’axe Z.
Concernant la fréquence, un usage léger (1 à 5 heures par semaine) nécessite un resurfaçage tous les 3 à 6 mois. Pour un usage intensif (20 heures ou plus par semaine), un resurfaçage mensuel est recommandé. Le martyr doit impérativement être remplacé lorsque son épaisseur descend sous 12 mm, soit environ une demi-pouce, pour maintenir une fixation mécanique fiable sans risque de décalage.
Enfin, l’organisation des passes doit exclure toute vibration ou irrégularité pouvant compromettre la qualité des découpes et la durée de vie des outils.

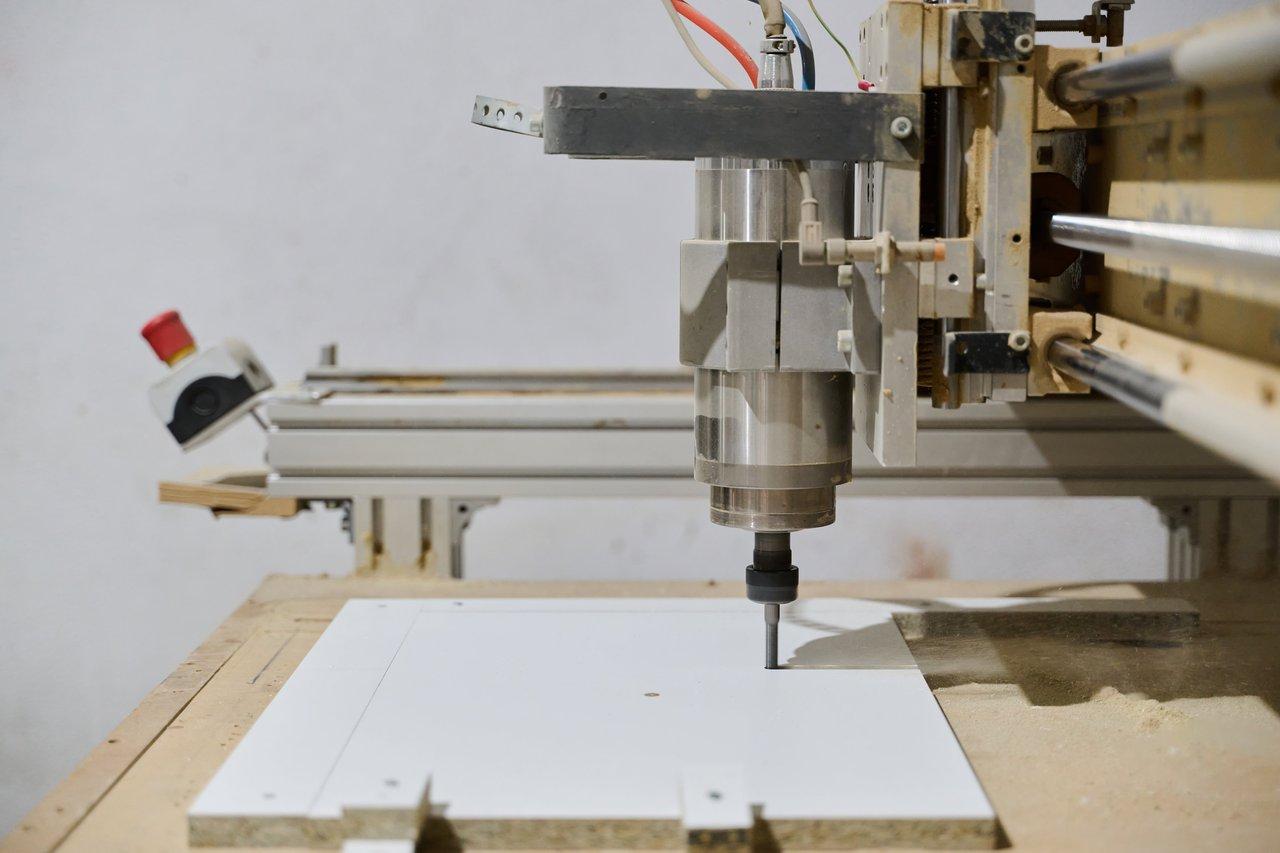

Installation précise du martyr : dimensionnement, fixation et rôle dans les systèmes de serrage
L’installation correcte du martyr est essentielle pour optimiser sa protection et son efficacité. Il convient de le découper légèrement plus petit que la surface de travail, par exemple 6 mm de moins sur chaque côté, évitant ainsi tout contact gênant avec les serre-joints ou les bords du plateau.
La fixation doit se faire avec des vis à tête fraisée positionnées en dehors de la zone de travail afin de prévenir les collisions avec la fraise. Pour une fixation temporaire, un ruban adhésif double-face robuste peut être utilisé en respectant le même principe. Aucune fixation ne doit dépasser.
La surface poreuse du MDF améliore l’adhérence des systèmes de serrage adhésifs et la tenue mécanique des vis ou serrages, augmentant la sécurité et l’efficacité du maintien durant l’usinage.
Par ailleurs, les martyrs intègrent souvent des rainures en T ou des canaux d’aspiration qui permettent d’optimiser la fixation des pièces sans gêner la trajectoire de la fraise, renforçant ainsi la polyvalence et la précision des travaux.
Martyrs en bois pour établis et protection des outils : réduction de l’usure des lames et surfaces prolongée

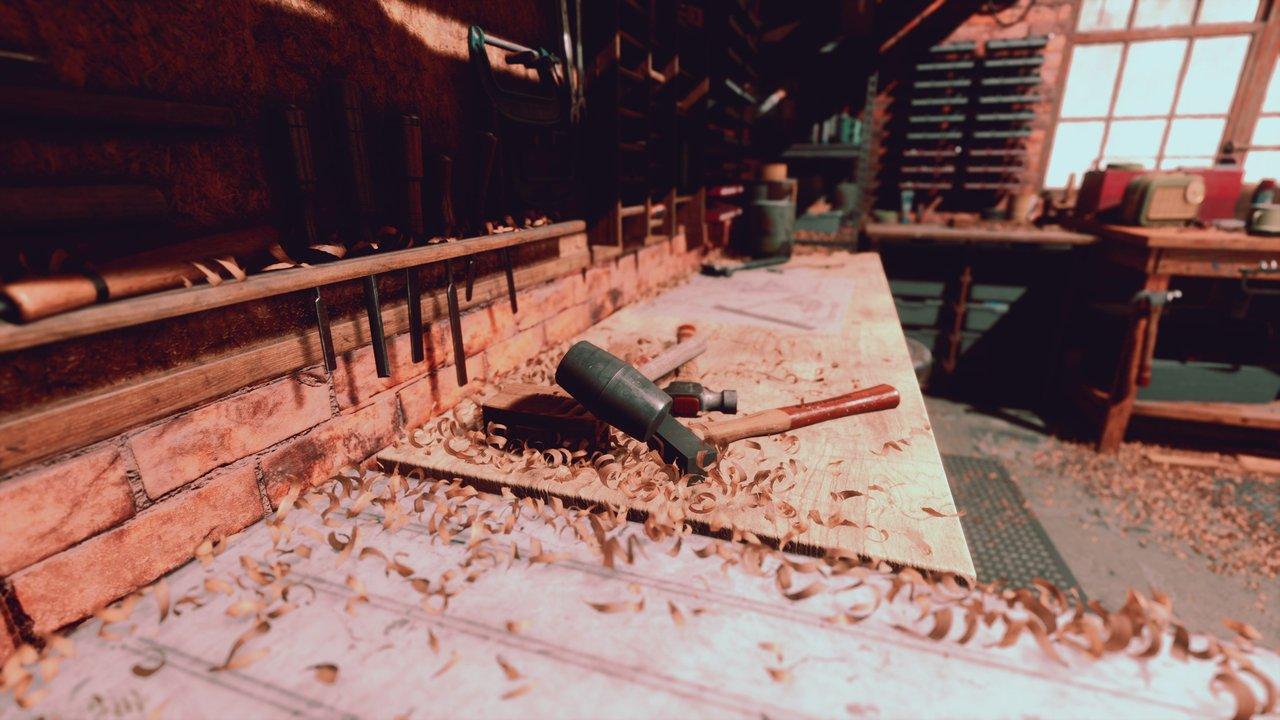

Dans le contexte des établis, notamment ceux de type MFT dotés de plateaux en MDF, les martyrs en bois massif ou bois abouté, comme le pin, se révèlent très intéressants. Contrairement au MDF, le bois tendre est moins abrasif et contribue à préserver la durée de vie des lames de scie circulaire ou des outils de défonceuse.
L’utilisation d’un martyr en bois évite la découpe directe dans le MDF. Cela protège non seulement le plateau de l’établi, coûteux à remplacer, mais aussi les outils tranchants eux-mêmes, dont la vitesse d’usure est nettement ralentie.
Conseils pratiques :
- Optez pour un bois tendre tel que le pin pour minimiser l’usure des outils ;
- Maintenez une épaisseur suffisante du martyr pour assurer stabilité et résistance aux impacts ;
- Inspectez régulièrement la surface pour détecter les défauts ou usures excessives ;
- Remplacez la plaque martyr dès que des signes d’affaissement ou d’endommagement compromettent la protection.
Cette approche pragmatique conjugue protection des outils, préservation du plateau et optimisation des coûts liés à l’équipement et à l’entretien(2)(3).
