Le choix des fils électriques gainés repose sur la conformité aux normes et à l’usage
Pour garantir une installation électrique fiable et sécurisée, on sélectionne les fils électriques gainés principalement en fonction des exigences de la norme NF C 15-100. Ce cadre normatif définit les critères fondamentaux pour la sécurité, la longévité et la conformité des câbles utilisés.
Les références les plus fiables correspondent à des types de câbles précis, notamment H07V-U et H07V-K pour l’intérieur, ainsi que U1000 R2V et H07RN-F pour les installations exposées à l’humidité ou en extérieur. Leur conformité électrique et mécanique est un gage essentiel de résistance et de sécurité.
On privilégie le câble rigide H07V-U ou H07V-R dans la majorité des rénovations intérieures en raison de leur robustesse et de leur facilité de mise en œuvre.
Par ailleurs, le choix de la section du câble et des protections associées est incontournable pour assurer un fonctionnement durable. L’adéquation entre usage prévu, type de câble et environnement d’installation évite défaillances et risques électriques majeurs.
Les gaines électriques ICTA et TPC assurent une protection optimale selon le type d’installation
La norme NF C 15-100 impose l’emploi de gaines électriques pour isoler les câbles contre l’humidité ainsi que pour les protéger mécaniquement. Ce dispositif garantit aussi la séparation nécessaire entre courants forts et faibles afin d’éviter interférences et non-conformités.

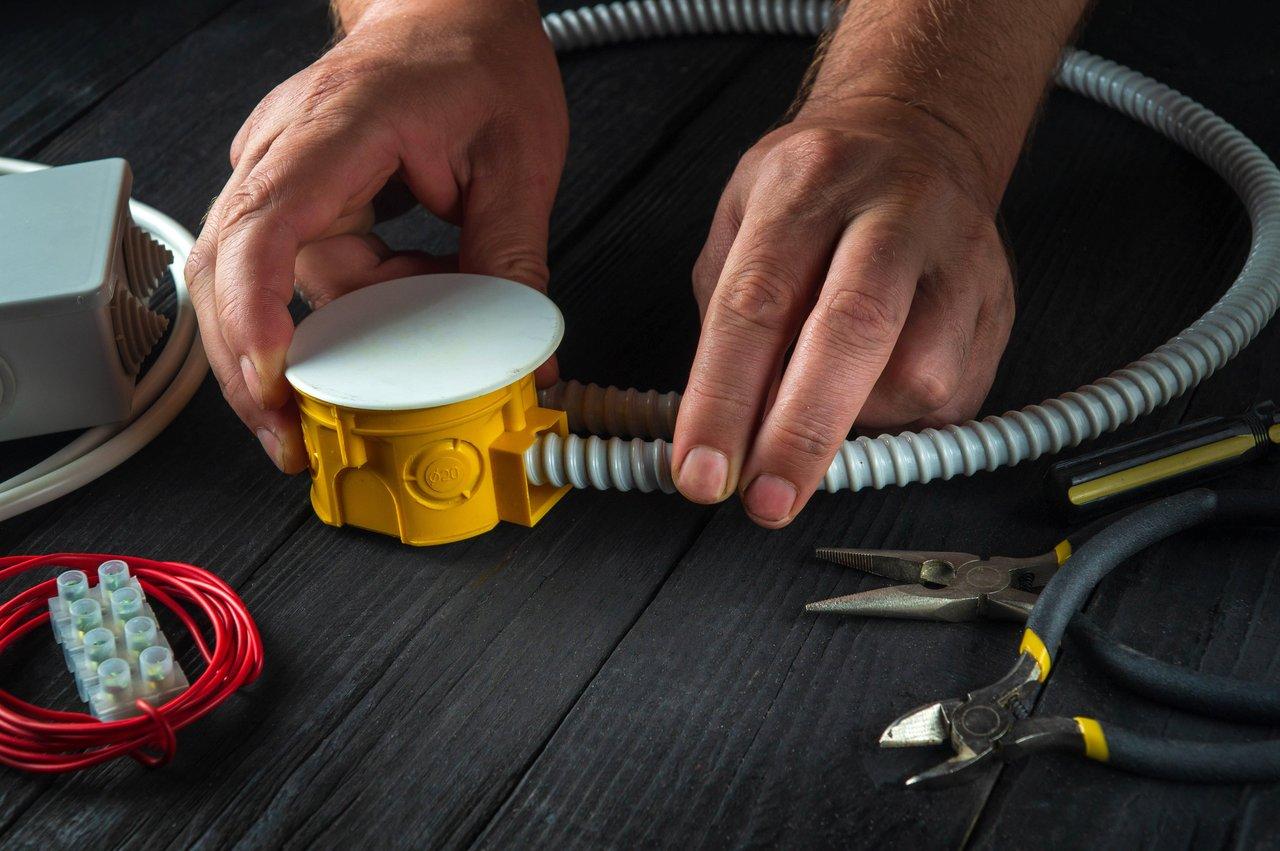

Pour les installations en intérieur, les gaines ICTA sont la référence, elles sont ignifugées, flexibles et disponibles en diamètres standardisés allant de 16 à 32 mm. Elles sont parfaitement adaptées au passage des câbles rigides H07V-U.
Pour le réseau extérieur, les gaines TPC conviennent surtout aux réseaux enterrés mais ne sont pas ignifugées. Leur usage à l’intérieur est interdit et elles doivent impérativement être accompagnées de grillages avertisseurs rouges indiquant la présence électrique.
Choix technique des gaines
Il existe deux variantes de gaines ICTA : les gaines aiguilletées munies d’un fil de traction, pratiques pour les courts trajets ou lignes droites, et les gaines préfilées déjà équipées des conducteurs, idéales sur de longues distances ou avec plusieurs courbes, bien que plus coûteuses.
Protection et installation
La protection mécanique se complète par l’usage de moulures, goulottes ou tubes IRL selon les situations. Chaque type de gaine ou protection doit s’adapter à l’environnement : encastré, apparent ou enterré, pour répondre aux normes et faciliter la maintenance.
Les sections de câbles doivent correspondre à la puissance, longueur et protection pour éviter surchauffes et chutes de tension
La section du câble constitue un élément déterminant pour la sécurité électrique et la performance d’un circuit. Elle doit être choisie selon la puissance à alimenter, la longueur du câble et la protection utilisée.
On distingue classiquement les sections suivantes pour les installations résidentielles :
- 1,5 mm² pour circuits d’éclairage,
- 2,5 mm² pour prises de courant et circuits courants,
- 4 mm² et 6 mm² pour équipements et circuits plus puissants.
Au-delà de 15 à 20 mètres, la chute de tension devient significative, ce qui oblige à surdimensionner la section du câble afin de prévenir toute perte de performance et surchauffe.
Le disjoncteur doit être choisi en fonction de l’intensité électrique estimée avec la formule I = P / U, ce qui conditionne indirectement la section utilisée. Une mauvaise adéquation entre section, longueur et protection engendre des risques de déclenchements intempestifs et de défaillances.
Il convient de ne pas mélanger sections ou types de câbles au sein d’un même circuit, car cela crée des points faibles susceptibles de surchauffe et de rupture de la protection électrique.
La coordination rigoureuse de ces paramètres assure fiabilité et conformité de l’installation.
Les câbles spécifiques pour l’extérieur assurent une résistance aux agressions climatiques et mécaniques
Pour les installations extérieures ou dans des environnements humides, le choix du câble revêt une importance capitale pour la durabilité et la sécurité.
Sont recommandés les câbles rigides U1000 R2V et les câbles souples H07RN-F, résistants à l’eau, aux UV et exposés aux contraintes mécaniques extérieures. Ces câbles ne supporteraient pas les conditions si l’on utilisait des références intérieures standard comme le H07V-U.
Ils doivent impérativement être acheminés dans des gaines étanches robustes, comme les gaines TPC destinées aux réseaux enterrés. Ces gaines nécessitent la présence de grillages avertisseurs rouges pour signaler la présence de conducteurs haute tension, garantissant une sécurité accrue lors de futurs travaux.
Les circuits servant à l’éclairage extérieur, aux portails motorisés, prises extérieures ou bornes de recharge demandent des protections très spécifiques afin d’éviter la dégradation rapide due à l’humidité, aux chocs et variations thermiques.
Cette adéquation technique protège efficacement contre les défaillances et les accidents liés à l’électrification des espaces extérieurs.
Méthodologie de choix fiable : usage, calcul d’intensité et respect des normes pour une rénovation durable
Un choix fiable et sûr de fils électriques gainés obéit à une démarche méthodique qui garantit la conformité et la pérennité de l’installation.
- Identifier le circuit à réaliser selon son usage (éclairage, prises, appareils puissants) et estimer la puissance électrique prévue.
- Calculer l’intensité via la formule I = P / U (P en watts, U en volts) pour déterminer la section nécessaire du câble et choisir le disjoncteur approprié.
- Sélectionner le type de câble selon l’environnement : H07V-U pour intérieur, U1000 R2V ou H07RN-F pour extérieur ou zones humides.
- Choisir la gaine adaptée : ICTA pour intérieur, TPC pour réseaux enterrés extérieurs, tenant compte des exigences de mécanique, d’étanchéité et de conformité.
- Éviter de mélanger sections ou types de câbles au sein d’un même circuit pour réduire le risque de surchauffes et défauts d’isolation.
- Prendre en compte la longueur du câble : au-delà de 15-20 m, envisager un surdimensionnement de la section pour limiter les chutes de tension.
- Vérifier la conformité finale à la norme NF C 15-100, en s’assurant que les protections électriques sont dimensionnées selon les capacités des fils et l’usage prévu.
Cette procédure claire et pédagogique s’adresse aussi bien aux novices qu’aux professionnels, et permet d’aborder la rénovation électrique avec rigueur et sécurité. Pour approfondir la protection électrique, des comparatifs dédiés aux dispositifs comme les disjoncteurs modulaires optimisent la sécurité et la fiabilité du circuit (cf. analyse détaillée des meilleures gammes en 2025).
