Remplacer un ancien disjoncteur par un modèle modulaire s'impose souvent pour moderniser et sécuriser une installation électrique. L’opération suit plusieurs étapes précises, de l’identification du matériel initial à la vérification finale du fonctionnement, en passant par la coupure de l’alimentation générale et le câblage rigoureux. Ce remplacement nécessite une sélection minutieuse du disjoncteur modulaire, adapté au calibre, à la courbe de déclenchement et à la protection différentielle requise. Les coûts varient en fonction de la complexité de l’intervention et du type de disjoncteur. Enfin, la sécurité impose des pratiques professionnelles strictes pour garantir une installation fiable et conforme aux normes.
Procédure rigoureuse pour remplacer un disjoncteur ancien par un modèle modulaire
Identifier précisément le disjoncteur à remplacer
Avant toute manipulation, il est impératif de localiser avec précision le disjoncteur concerné. Documenter son câblage à l’aide de photos assure un repérage fiable, évitant toute confusion lors du remontage. Ce geste simple facilite une remise en service parfaite en respectant l’ordre et le sens des connexions d’origine.
Couper complètement l’alimentation générale
La sécurité commence par la coupure du disjoncteur de branchement, placé en tête de tableau. Couper uniquement le disjoncteur divisionnaire laisse des parties sous tension, source fréquente d’accidents électriques graves. Cette mesure garantit un isolement total avant toute intervention.
Vérifier l’absence de tension avant travail
Un testeur ou multitesteur fiable permet de vérifier systématiquement l’absence de tension aux bornes amont et aval du disjoncteur à remplacer. Cette étape élimine le risque d’électrocution, incontournable pour toute nouvelle opération électrique dans un tableau.
Démonter l’ancien disjoncteur
Commencez par desserrer délicatement les bornes des conducteurs, toujours dans l’ordre : d’abord l’aval puis l’amont. Ensuite, déverrouillez et retirez le disjoncteur du rail DIN en prenant soin de ne pas détériorer les supports ou fils.
Installer le nouveau disjoncteur modulaire
Fixez solidement le nouveau disjoncteur sur le rail DIN. Reconnectez les conducteurs en respectant rigoureusement le sens amont/aval et le repérage photographique. Cette continuité garantit la conformité électrique et la fiabilité du circuit réparé.
Sélection du disjoncteur modulaire conforme aux caractéristiques techniques d’origine
Pour choisir un disjoncteur de remplacement adapté, suivez ces critères essentiels. Le calibre du nouveau disjoncteur (10A, 16A, 20A, 32A) doit être strictement identique, adapté à la section des câbles pour une protection efficace contre les surcharges.
La courbe de déclenchement (B, C ou D) est déterminante. Elle doit correspondre au type de circuit électrique alimenté afin d’éviter les déclenchements intempestifs ou, pire, une protection inefficace.
La puissance de coupure minimale recommandée est généralement de 4,5 kA. Cette caractéristique permet de couper les courts-circuits rapidement sans formation d’arc prolongé.
Vérifiez aussi la correspondance du nombre de pôles : unipolaire avec neutre pour les circuits standards ou bipolaire pour des applications spécifiques. Pour les circuits sensibles, la sensibilité différentielle, souvent fixée à 30 mA, est indispensable pour protéger les personnes contre l’électrocution.
Enfin, les modèles modernes apportent des améliorations notables, notamment la protection contre les surtensions et la gestion des arcs électriques, répondant aux exigences de la norme NF C 15-100, gage d’une sécurité et d’une durabilité optimales.
Pratiques professionnelles pour un câblage sûr et durable du nouveau disjoncteur
Remplacer un disjoncteur ne se réduit pas à un simple échange. La qualité du câblage et le respect des règles garantissent une installation pérenne et sécurisée.
- Utiliser des outils isolés et un tournevis dynamométrique réglé entre 2 et 2,5 N·m évite un serrage trop faible ou excessif, prévenant échauffements et arcs électriques.
- Respecter le sens amont/aval des connexions et le repérage photographique des fils lors du démontage.» Toute inversion compromet la sécurité et la fonctionnalité du circuit.
- Vérifier visuellement l’absence de contact métallique anormal, le positionnement correct des câbles, la bonne fermeture du capot et le respect des codes couleurs assure la conformité et limite les risques de défaut.
- Effectuer un test de continuité et mesurer la résistance ohmmétrique entre phase et neutre pour détecter tout court-circuit ou fuite avant la remise sous tension.
- Contrôler le disjoncteur après rallumage en testant les positions OFF puis ON du disjoncteur principal. Cette mesure détecte rapidement les éventuelles anomalies.

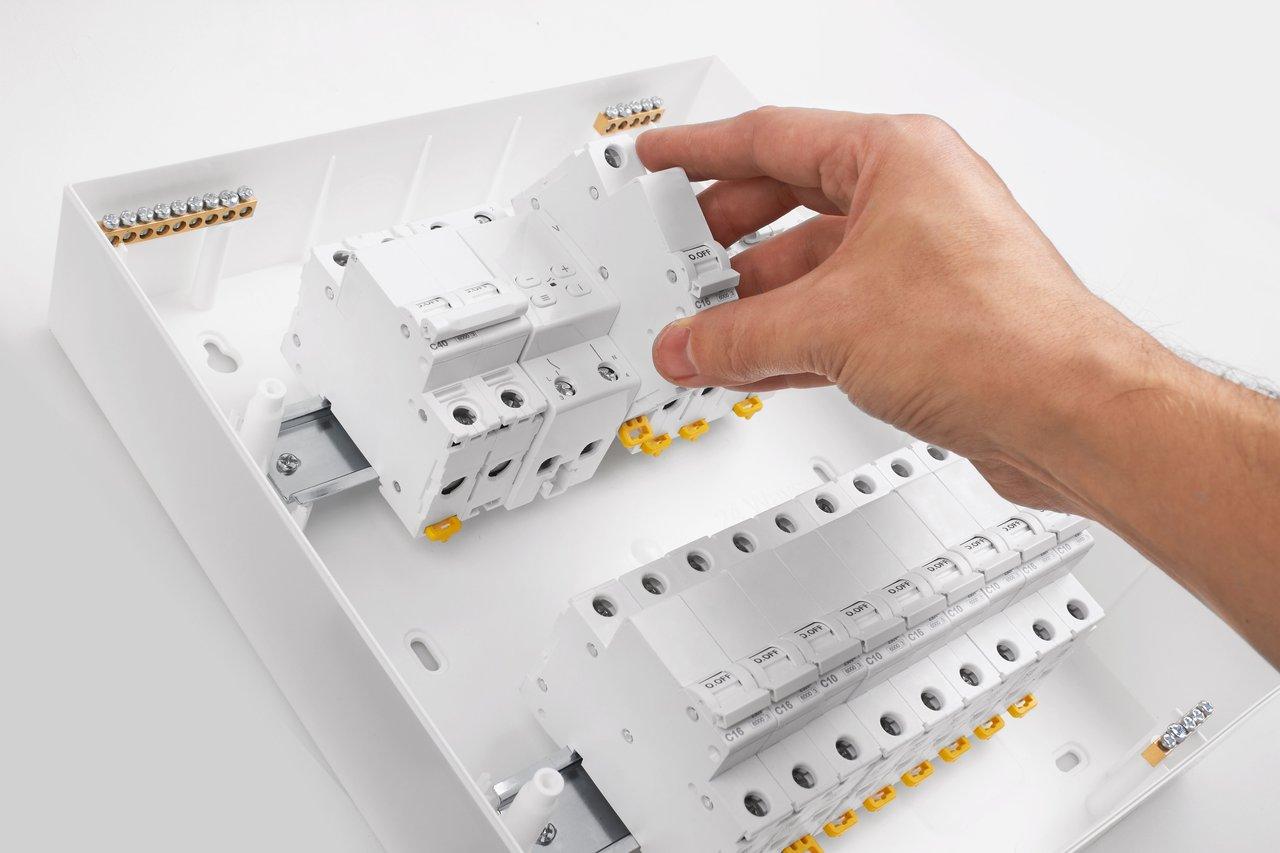

Installation professionnelle d'un disjoncteur modulaire sur rail DIN dans un tableau électrique.
Coûts associés au remplacement d’un disjoncteur modulaire par un professionnel qualifié
Le tableau ci-dessous détaille les fourchettes de prix usuelles, selon le type d’intervention :
| Type d'intervention | Budget moyen (€ TTC) | Commentaires |
|---|
| Remplacement simple disjoncteur individuel | 80 – 200 | Inclut fourniture et main-d’œuvre, tarifs plus élevés pour disjoncteurs différentiels |
| Remplacement complet tableau modulaire 3 rangées | 1 200 – 2 440 HT | Varie selon taille logement, nombre de modules et protections supplémentaires |
| Garanties et conformité | Inclus dans prix | Attestation de conformité et couverture assurance offertes |
| Durée intervention | 4 à 8 heures | Selon complexité et superficie du logement |
Pour une lecture approfondie du coût lié aux différentes protections électriques, consultez notre guide sur le
disjoncteur différentiel 30 mA Legrand.
Sécurité et conduite à tenir pour éviter les risques liés au remplacement de disjoncteur
Pourquoi couper obligatoirement l’alimentation générale avant toute intervention ?
Couper seulement le disjoncteur divisionnaire laisse des parties du circuit sous tension, ce qui place l’intervenant face à un risque d’électrocution. Le disjoncteur général garantit une coupure intégrale et sécurisée.
Quels sont les équipements de protection individuels recommandés lors du remplacement ?
Il est indispensable de porter des gants isolants, des lunettes de protection et d’opérer dans un espace sec. Ces précautions réduisent considérablement les risques de contacts accidentels avec des éléments sous tension.
Quelles sont les principales erreurs à éviter lors du remplacement ?
Des erreurs fréquentes compromettent la sécurité comme l’installation d’un disjoncteur au calibre inadapté, l’inversion phase-neutre, le mélange de circuits différents sur un même disjoncteur, ainsi qu’un serrage incorrect des bornes. Le non-respect du sens amont/aval est aussi source de dysfonctionnements.
Comment confirmer le bon fonctionnement du disjoncteur après remplacement ?
Les tests de déclenchement, la vérification de l’absence d’odeur de brûlé, la surveillance de la température et des bruits anormaux sont essentiels. Il faut aussi tester tous les équipements alimentés pour exclure tout court-circuit ou défaut non détecté.
Pourquoi confier ce type d’intervention à un professionnel diplômé ?
Seul un électricien qualifié respecte strictement la norme NF C 15-100, garantissant conformité, sécurité et pérennité. Cela offre aussi les garanties légales, une couverture d’assurance couvrant d’éventuels sinistres, et surtout prévient les accidents graves liés à une mauvaise installation.

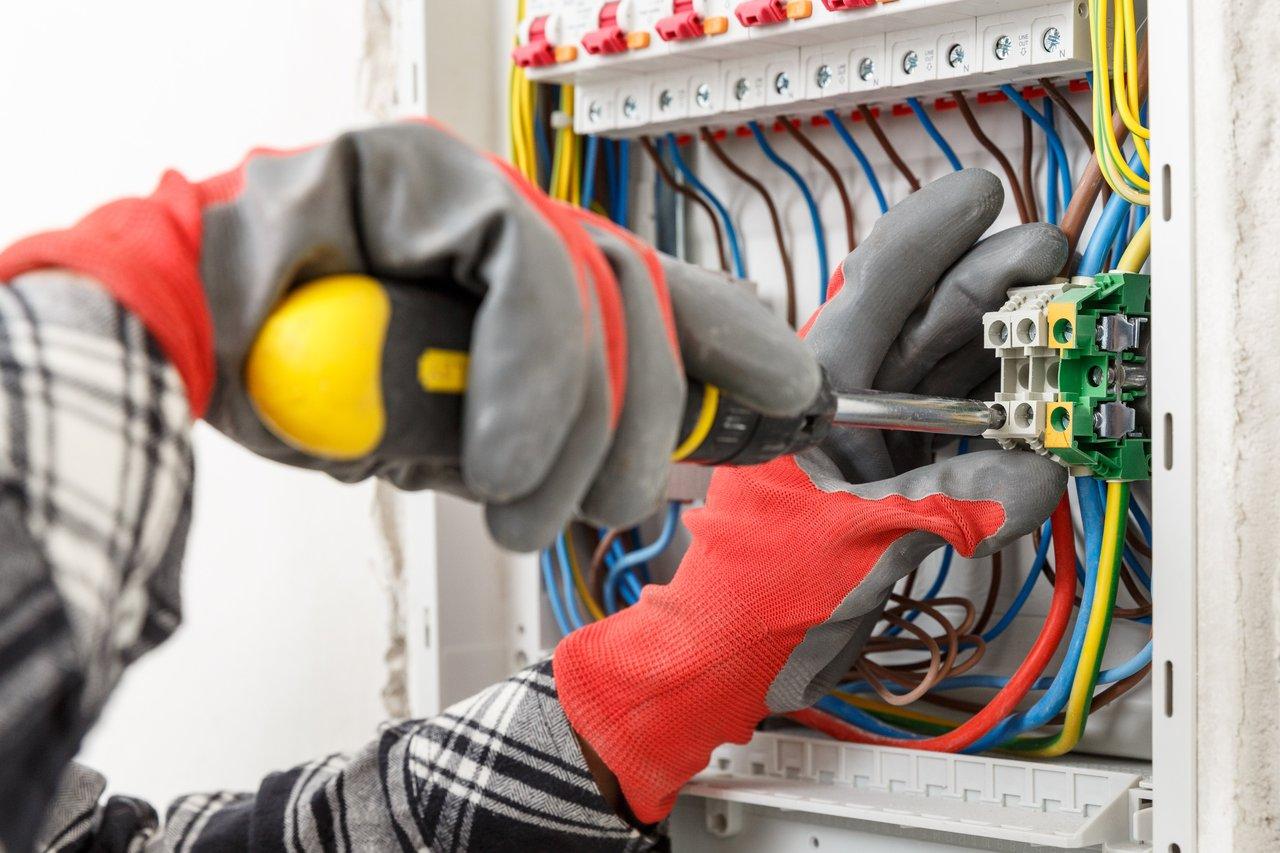

Électricien en gants isolants vérifiant un panneau électrique modulaire pour assurer la sécurité et la conformité.
