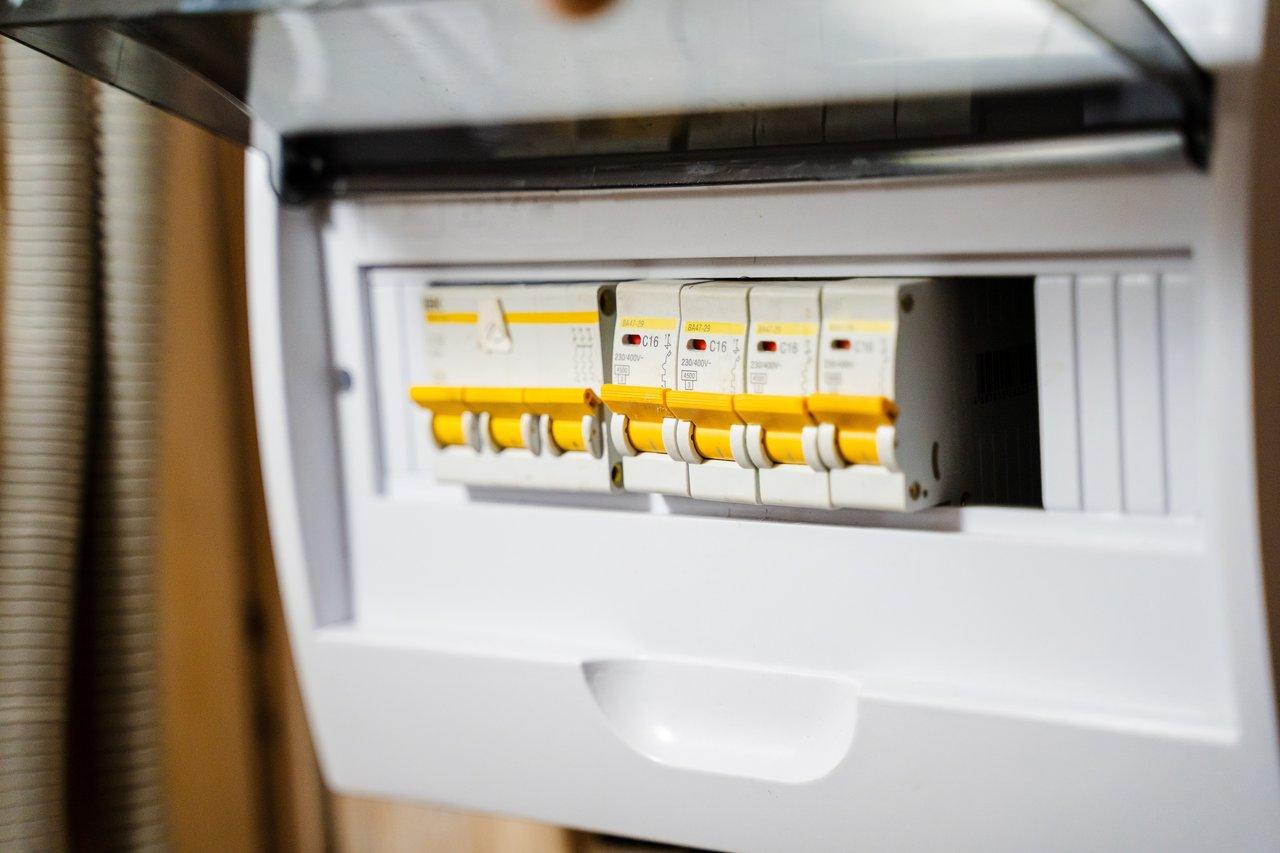

Fonction principale du disjoncteur différentiel 30mA Legrand dans un tableau triphasé
Le disjoncteur différentiel 30mA Legrand joue un rôle clé dans la sécurité des installations triphasées. Il détecte rapidement les fuites de courant, ainsi que les courts-circuits et surcharges, coupant instantanément l’alimentation pour éviter tout risque électrique.
Cette coupure protège efficacement tant les biens que les personnes, en limitant les dangers d’incendie, les dommages matériels, et les chocs électriques, ce qui est crucial dans des tableaux électriques triphasés où les circuits sont plus complexes.
La sensibilité normalisée à 30mA représente un compromis réglementaire, assurant une protection optimale contre les défauts à la terre sans provoquer de déclenchements intempestifs, même dans des contextes multifilaires.
Conçu en version tétrapolaire, ce disjoncteur intègre les trois phases et le neutre, conformément à la norme NF C 15-100, garantissant une protection complète du tableau triphasé.
Sa fonctionnalité dépasse celle de l’interrupteur différentiel en combinant détection de défaut d’isolement et protection contre les surcharges et courts-circuits.
Classification et intensités disponibles des disjoncteurs différentiels 30mA Legrand
Legrand propose plusieurs types de disjoncteurs différentiels 30mA adaptés aux spécificités des circuits triphasés. Le type AC est destiné aux usages standards, tandis que le type A intègre la gestion des circuits avec équipements électriques comportant des composants électroniques tels que lave-linge ou plaques de cuisson.
Le type Hpi vise les installations à forte composante électronique, notamment les véhicules électriques, où les impulsions à haute fréquence peuvent perturber la détection de défauts.
Les intensités nominales varient de 16 à 63 ampères, ce qui permet d’adapter précisément le calibre selon le dimensionnement du tableau et la nature des charges connectées, tant en résidences qu’en usage professionnel.
Le choix entre ces types s’appuie sur la connaissance de la charge afin d’éviter les déclenchements intempestifs et d’assurer une protection fiable et conforme.
Cette classification est essentielle pour garantir la fiabilité et la conformité des installations électriques triphasées modernes, conçues pour accueillir des équipements variés.
Caractéristiques techniques et modes de montage des disjoncteurs différentiels Legrand pour triphasé
Encombrement et raccordement tétrapolaire
Le disjoncteur différentiel triphasé Legrand est conçu en version tétrapolaire, occupant habituellement 4 modules sur le rail DIN (trois pôles phases plus neutre). Son format compact facilite son installation dans les tableaux standards sans encombrement excessif, ce qui simplifie la gestion de l’espace dans des armoires souvent déjà chargées.
Borniers de connexion
Les modèles disposent de bornes à vis ou mixtes vis/auto, permettant une installation flexible selon les préférences et contraintes techniques. Cette distinction est particulièrement importante pour assurer une fixation fiable des câbles, résistant aux vibrations et aux variations thermiques fréquentes dans les tableaux triphasés professionnels.
Modes de fixation
Legrand propose deux modes de montage : embrochable et à vis. Le montage embrochable facilite le remplacement rapide et la maintenance, réduisant le temps d’intervention dans les installations triphasées tandis que la fixation à vis peut offrir une tenue mécanique accrue pour certains environnements exigeants.
Le raccordement correct des quatre pôles (3 phases + neutre) est impératif et doit être vérifié par un professionnel qualifié pour garantir un fonctionnement sécurisé et conforme aux normes en vigueur.
Normes et recommandations professionnelles pour l’installation en triphasé
L’installation d’un disjoncteur différentiel 30mA Legrand dans un tableau triphasé doit scrupuleusement respecter la norme NF C 15-100. Celle-ci impose notamment la présence de protections différentielles multiples pour une sécurité renforcée des circuits et des utilisateurs.
La pose exige une expertise technique certifiée, notamment pour :
- Vérifier la compatibilité technique (calibre, type, tétrapolarité) avec le tableau triphasé.
- Assurer le raccordement correct et équilibré des trois phases et du neutre.
- Respecter l’ordre des phases afin d’éviter les déséquilibres pouvant entraîner des déclenchements intempestifs.
- Placer les équipements dans un tableau propre et accessible pour faciliter maintenance et vérification périodique.
- Effectuer des tests post-installation pour valider la bonne réponse des protections.
En recourant à un professionnel certifié, vous minimisez les risques de non-conformité et garantissez une exploitation sûre et durable de votre installation triphasée.
Estimation des prix des disjoncteurs différentiels 30mA Legrand pour tableau triphasé
Le coût d’un disjoncteur différentiel 30mA Legrand varie principalement selon l’intensité nominale, le type de différentiel (AC, A, Hpi), et le mode de montage (embrochable ou à vis). Les prix indicatifs s’étendent généralement de 20 à 60 euros TTC, éco-participation incluse, cette dernière représentant une contribution à la collecte et au recyclage des déchets électriques.
| Type | Intensité nominale | Prix indicatif (€ TTC) | Montage | Usage principal |
|---|---|---|---|---|
| AC | 16A - 63A | 20 - 50 | Embrochable / Vis | Circuits standards résidentiels/professionnels |
| A | 16A - 63A | 25 - 60 | Embrochable / Vis | Appareils électroménagers et électroniques |
| Hpi | 16A - 63A | 40 - 60 | Vis | Véhicules électriques et circuits spécifiques |
Cette fourchette tarifaire permet d’ajuster l’acquisition au besoin spécifique de votre tableau électrique triphasé en tenant compte des contraintes réglementaires. Il est recommandé de consulter régulièrement les fournisseurs pour obtenir des devis actualisés et adaptés.
