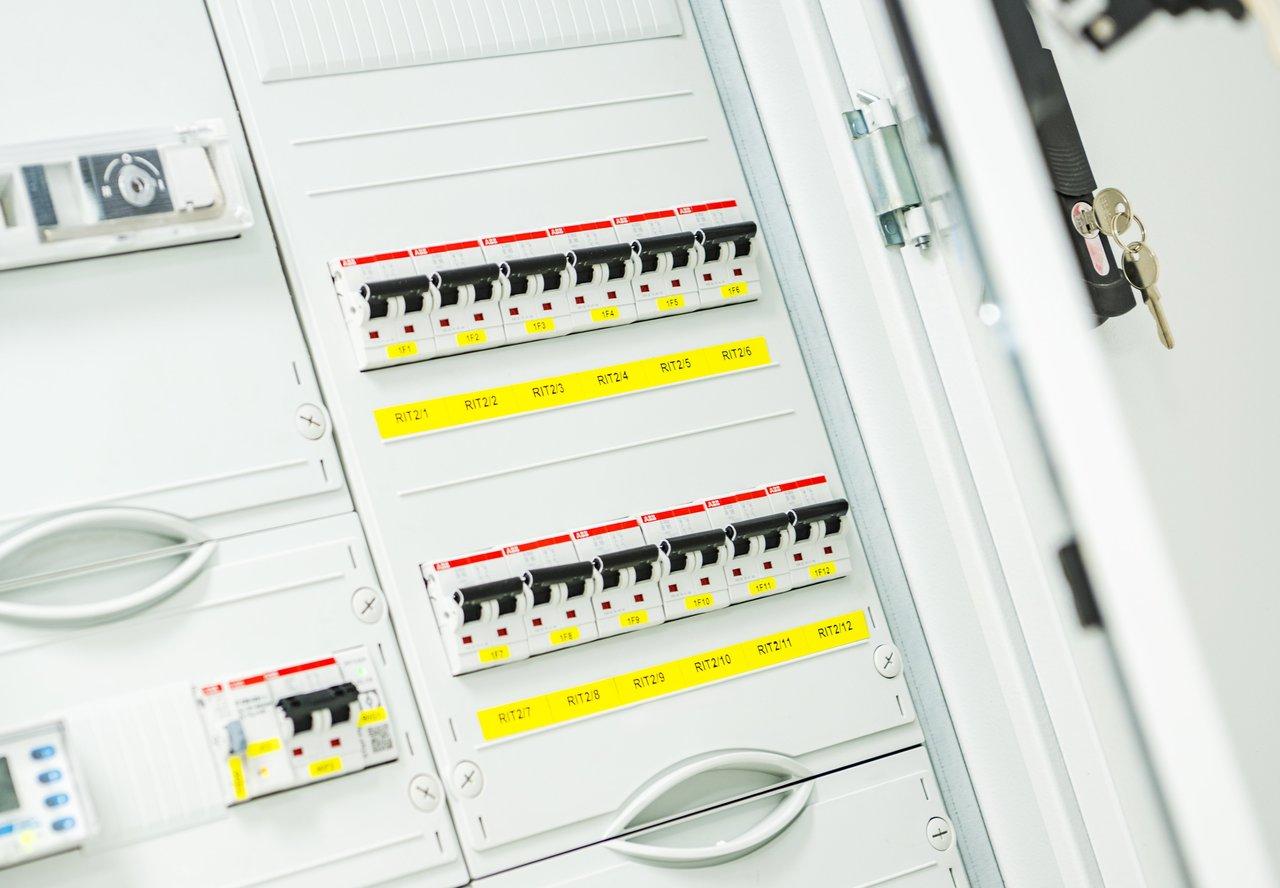

Principes fondamentaux de la sélectivité entre disjoncteur général et disjoncteurs divisionnaires
On s’appuie sur une coordination précise entre un disjoncteur différentiel général positionné en tête de l'installation et des disjoncteurs divisionnaires en aval avec pour objectif que seul le circuit défectueux soit coupé, évitant ainsi une interruption globale de l’alimentation du chalet.
Typiquement, ce disjoncteur général est un interrupteur différentiel à sensibilité 300 mA, dédié à la protection incendie globale. En aval, les disjoncteurs divisionnaires avec différentiels à 30 mA assurent la protection spécifique des personnes sur chaque circuit.
La sélectivité s’obtient soit par une différence de sensibilité – 300 mA pour le général et 30 mA pour les divisionnaires –, soit par une approche temporelle via des différentiels sélectifs dit type S qui introduisent un retard de déclenchement en amont laissant le divisionnaire agir prioritairement.
Il est impératif que le calibrage des disjoncteurs divisionnaires soit cohérent avec celui du disjoncteur général afin d’assurer une discrimination claire entre protections, évitant ainsi des déclenchements intempestifs qui pourraient engendrer des coupures inutiles et des perturbations majeures.
Choix des types et sensibilités des interrupteurs différentiels adaptés aux équipements du chalet
Le choix du type de différentiel dépend strictement de la nature des charges présentes dans le chalet.
Différentiels adaptés selon les charges
Le type AC convient aux circuits standards. Le type A est nécessaire pour les charges contenant des composants à courant continu résiduel, notamment l’électroménager électronique. Le type F est recommandé pour les circuits avec variateurs de fréquence, tandis que le type B est indispensable pour les équipements complexes, comme les bornes de recharge pour véhicules électriques.
Importance de ces choix pour la fiabilité
Opter pour le bon type garantit une détection fiable des défauts, évitant les déclenchements intempestifs, ce qui est essentiel pour maintenir la disponibilité du réseau et optimiser la sélectivité dans une installation diversifiée et moderne.
Sensibilités usuelles et cas spécifiques
Les sensibilités usuelles sont 30 mA pour la protection des personnes et 300 mA pour la protection incendie au niveau du différentiel général. Pour des cas très sensibles, une sensibilité à 10 mA peut être utilisée.
Préparation aux évolutions techniques
L’installation de bornes de recharge IRVE, bientôt obligatoire, impose l’usage de différentiels type A ou B dédiés, ce qui requiert une architecture modulaire préalable afin de ne pas compromettre la sélectivité en cas d’ajout.
Structuration optimale du tableau électrique pour limiter l'impact des défauts locaux
La structure du tableau électrique joue un rôle central dans la limitation des impacts des défauts.
- Limiter à 5 à 8 circuits par interrupteur différentiel garantit que chaque défaut localise sa coupure à une partie restreinte du chalet, facilitant ainsi le diagnostic et réduisant les désagréments.

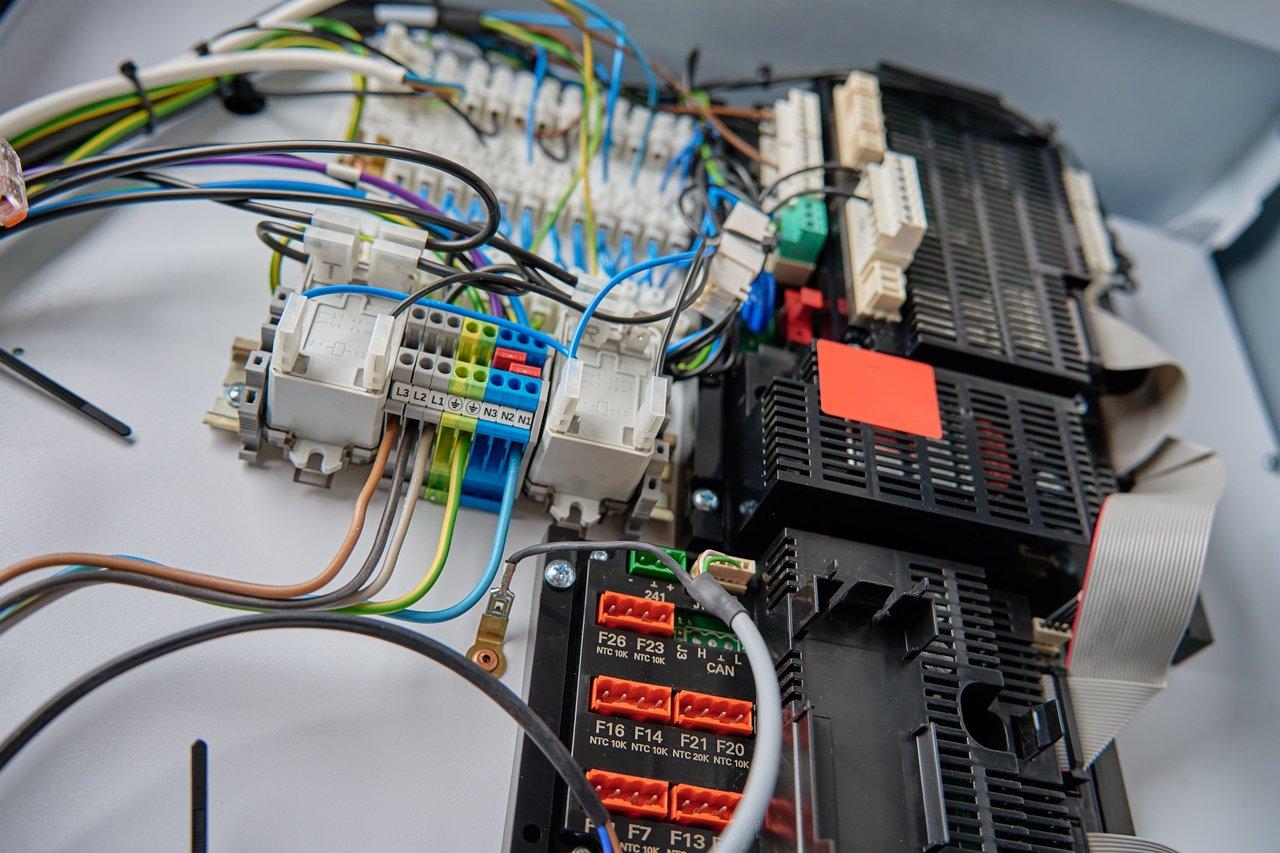

- Segmenter les circuits suivant des zones fonctionnelles (ex. jour/nuit, circuits spécialisés) permet un découpage clair, facilitant la localisation précise des défauts et optimisant la sélectivité.

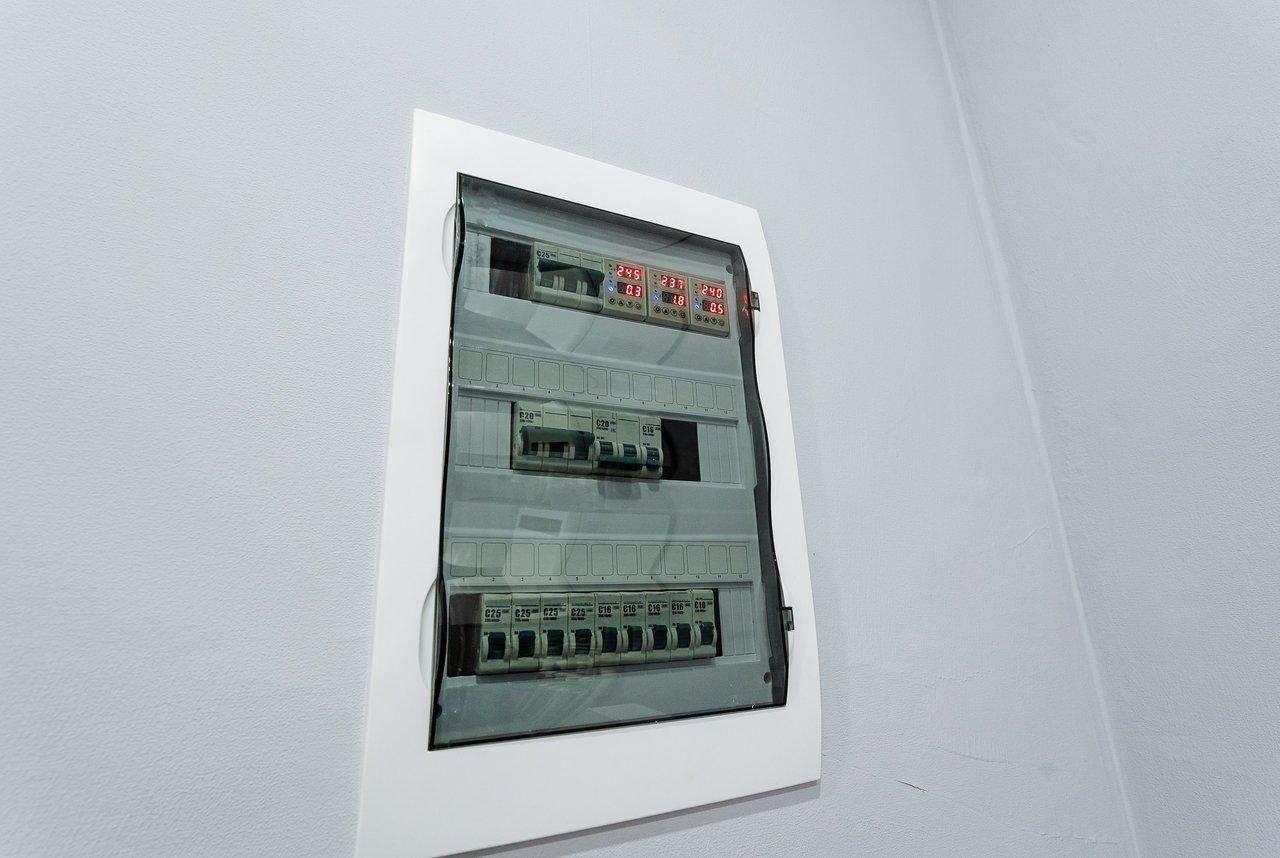

- Prévoir un tableau modulaire avec des modules libres prépare à des extensions futures (pompes à chaleur, bornes de recharge), garantissant que la sélectivité et la sécurité ne soient pas affectées par ces évolutions.
- Prendre en compte la nature des circuits (prises, éclairage, motorisation) dans le choix des disjoncteurs divisionnaires permet un calibrage affinitaire assurant une discrimination et une protection adaptées.
Cette organisation se traduit par une architecture claire où chaque disjoncteur et différentiel a un rôle dédié permettant un confort d’usage et une maintenance simplifiée.
Techniques avancées pour assurer la coordination entre disjoncteurs et garantir la continuité de service
La coordination entre les dispositifs de protection est essentielle pour préserver la continuité du service électrique.
Coordination temporelle
On utilise des différentiels sélectifs type S en tête de ligne, qui intègrent un temps de déclenchement retardé. Ce retard permet au différentiel divisionnaire, situé en aval, d’intervenir prioritairement en cas de défaut local, limitant ainsi la coupure à la zone concernée.
Coordination par sensibilité
La sélectivité sensible est assurée par la différence de seuils : un seuil plus élevé de 300 mA pour le différentiel général face à un seuil plus faible de 30 mA pour les divisionnaires, maximisant la rapidité d'intervention locale.
Choix des courbes de déclenchement
Les disjoncteurs divisionnaires présentent des courbes de déclenchement B, C, D, correspondant à des temps et intensités de coupure adaptés aux charges spécifiques. Par exemple, les charges inductives ou moteur nécessitent souvent une courbe D pour éviter des déclenchements intempestifs dus aux courants de démarrage.
Dimensionnement des calibres
En tête, les calibres des disjoncteurs différentiels sont généralement de 40 ou 63 A, suffisants pour couvrir la puissance du chalet. Les disjoncteurs divisionnaires sont calibrés en cohérence avec la puissance des circuits dédiés pour éviter toute sollicitation excessive, préservant la sélectivité et la sécurité globale.
La mise en œuvre rigoureuse de ces techniques évite les coupures générales intempestives et garantit le bon fonctionnement de l’installation même en cas de défaut local.
Conformité, pratiques recommandées et conseils pour la mise en œuvre dans un grand chalet
Respecter la norme NF C 15-100 est une obligation pour sécuriser une installation, notamment en imposant la sensibilité maximale de 30 mA pour la protection des personnes et de 300 mA pour la protection incendie.
Faire appel à un électricien qualifié garantit un dimensionnement précis des disjoncteurs différentiels, une mise en place experte de la sélectivité temporelle ou par sensibilité, ainsi que la réalisation de tests et de mesures indispensables pour valider la conformité et la sécurité.
Élaborer un schéma électrique complet qui détaille circuits, équipements et zones fonctionnelles permet de choisir avec rigueur les types et calibres adéquats, assurant une sélectivité optimale au bénéfice de la sécurité et du confort des occupants.
Il est fondamental de prévoir dès l’installation une réserve modulaire dans le tableau pour intégrer ultérieurement des équipements comme les bornes IRVE sans perturber la sélectivité initiale.
Conseils pratiques :- Limiter le nombre de circuits par interrupteur différentiel.
- Choisir le type de différentiel en adéquation avec les équipements présents.
- Calibrer précisément les disjoncteurs en cohérence avec les protections générales.
- Tester l’installation dans son ensemble après montage pour valider la coordination des protections.
- Documenter clairement le schéma électrique pour faciliter la maintenance et les évolutions futures.
Ces bonnes pratiques assurent un fonctionnement sûr, performant et évolutif de la distribution électrique dans votre grand chalet.
