Couper le courant au tableau électrique pour garantir la sécurité
Avant toute intervention pour remplacer un interrupteur simple par un double allumage, la première étape est d’assurer la coupure totale du courant sur le circuit concerné. Pour cela, identifiez précisément le disjoncteur divisionnaire ou l’interrupteur différentiel qui commande le circuit d’éclairage. Ces dispositifs sont souvent marqués d’un symbole d’ampoule, ce qui facilite leur repérage.
Si le circuit ne peut pas être clairement identifié, ne prenez pas de risque et coupez le disjoncteur général afin d’éliminer tout danger d’électrocution. Ensuite, vous devez utiliser un testeur de tension ou un multimètre pour confirmer qu’il n’y a plus aucune alimentation sur les fils concernés, car une tension résiduelle peut persister malgré la coupure du disjoncteur.
Il est fortement recommandé de porter des gants isolants et d’utiliser des outils à manches isolés, minimisant ainsi tout risque d’électrisation même sur un circuit soi-disant hors tension. Ce protocole rigoureux correspond aux règles élémentaires de sécurité électrique indispensables avant toute manipulation de câblage domestique (1).

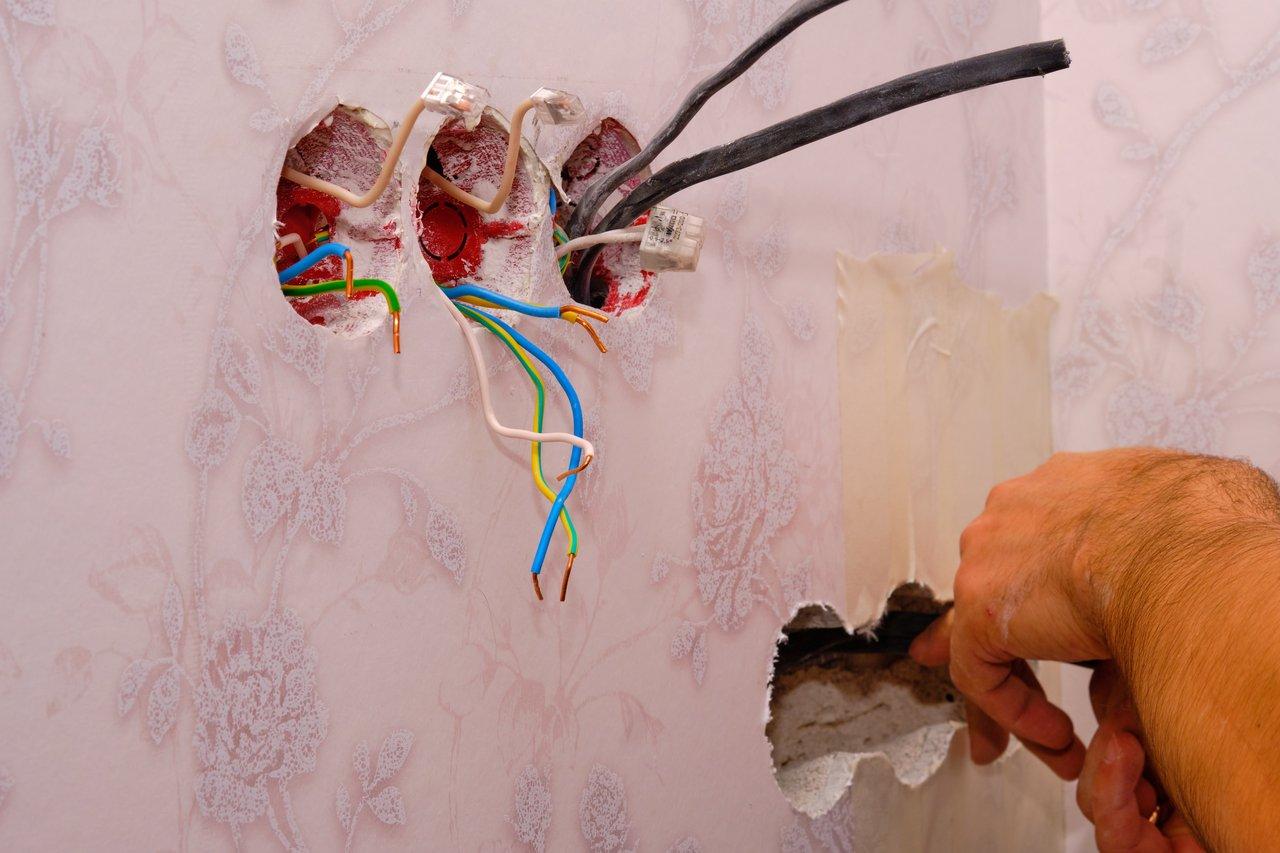

Démontage prudent de l’interrupteur simple existant
Après avoir sécurisé le circuit, débutez le remplacement en dévissant délicatement la plaque de fixation de l’interrupteur basique pour accéder au mécanisme intérieur. Faites attention à ne pas endommager la plaque, les fils ni la boîte d’encastrement qui accueille l’interrupteur.
Observez soigneusement la disposition des conducteurs : un interrupteur simple a généralement une phase et un seul retour lampe. Profitez de ce moment pour vérifier l’état des fils, en vous assurant que leur isolation est intacte et qu’ils sont propres pour garantir une bonne connexion ultérieure.
Évitez de tirer brusquement sur les fils ou de les sectionner par erreur, au risque de compliquer votre installation. Prenez soin de noter ou de reproduire un repérage clair des conducteurs afin de faciliter le câblage du nouvel interrupteur double selon le schéma fourni (2).
Câblage rigoureux d’un double allumage avec respect du schéma électrique

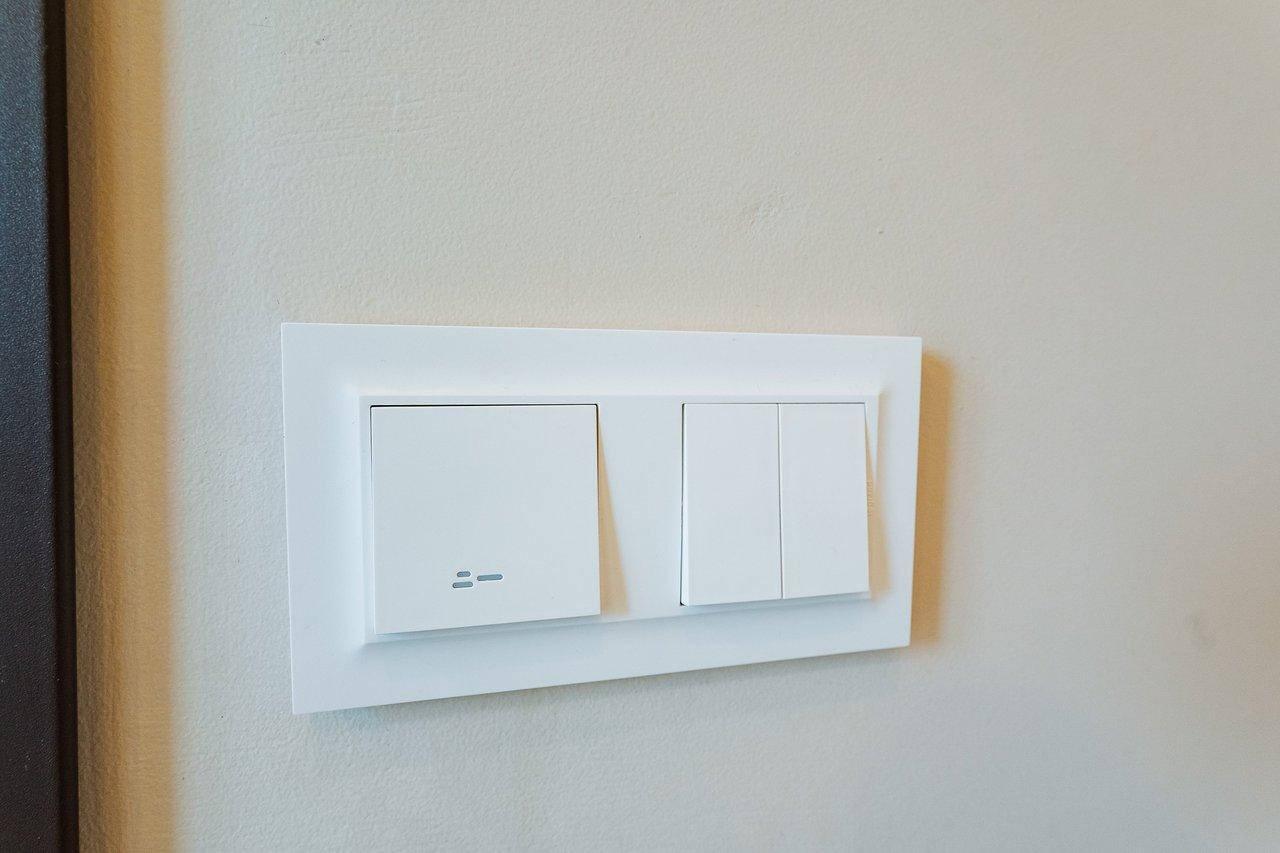

Le double allumage se distingue du simple interrupteur en proposant deux mécanismes indépendants commandant chacun un circuit d’éclairage différent, réunis dans un même boîtier. La connexion commence par la phase commune, branchée sur la borne « L » (ou « Line »), qui alimente les deux circuits.
Les deux sorties, marquées « 1 » et « 2 » ou « Load », correspondent à deux retours lampes distincts vers les points lumineux commandés. Pour un câblage fiable, dénudez les fils sur environ 1 cm et utilisez des bornes de connexion adaptées pour éviter tout faux contact ou fil lâche.
Respectez scrupuleusement le schéma de câblage fourni par le fabricant. Une erreur dans les connexions peut entraîner un court-circuit ou un mauvais fonctionnement de l’installation. De plus, la boîte d’encastrement doit être normalisée selon la norme NF C 15-100 pour assurer un maintien mécanique sécurisé et conforme.
Conseils pratiques :
- Vérifiez la correspondance des couleurs des fils (phase rouge ou marron, neutre bleu, terre vert/jaune) dans le circuit existant.
- Contrôlez systématiquement l’absence de tension avec un testeur à chaque étape.
- Travaillez avec des outils isolés et portez des protections adaptées.
- Ne combinez jamais neutre et phase sur les bornes de l’interrupteur.
- Avant fixation finale, réalisez une vérification visuelle complète du câblage.
Tester le fonctionnement des circuits d’éclairage après installation
Après le remontage et la fixation de l’interrupteur double, remettez le courant au tableau électrique et procédez à un test méthodique pour valider le bon fonctionnement des deux circuits d’éclairage commandés.
Étapes :
- Appuyez sur le premier bouton pour allumer le premier circuit ; observez si la lampe s’allume puis éteignez-la.
- Testez ensuite le second bouton, en vérifiant également son indépendance et son bon fonctionnement.
- Si l’un des circuits ne fonctionne pas, coupez immédiatement le courant pour inspecter et corriger le câblage, en privilégiant la vérification des connexions aux bornes 1 et 2.
- Recherchez toute trace de surchauffe, de fil endommagé ou de mauvais contact indiquant un défaut d’installation.
- Une fois les tests positifs, fixez définitivement la plaque de l’interrupteur dans la boîte d’encastrement.
Faire appel à un professionnel en cas de doute sur le câblage ou la conformité
La transformation d’un interrupteur simple en double allumage peut paraître accessible mais demande néanmoins une rigueur et une expertise certaine pour la prise en compte des différentes normes électriques et la sécurité des installations.
Si vous avez un doute sur l’identification des fils, le schéma à suivre, ou la conformité à la norme NF C 15-100, il est préférable de contacter un électricien agréé. Ce professionnel garantit une installation fiable, conforme et sécurisée, ce qui réduit les risques d’incidents électriques ou d’endommagement matériel sur le long terme.
Confier ce type de travaux à un expert vous permet aussi d’obtenir une garantie sur l’intervention réalisée ainsi qu’une documentation utile pour d’éventuels contrôles ou évolutions ultérieures de votre installation électrique. Gardez toujours en tête que la sécurité doit primer sur la simple économie ou la facilité (3).
Sources
(1) lustre-fauvex.fr - https://lustre-fauvex.fr/blogs/infos/comment-ajouter-un-interrupteur-sur-un-circuit-existant
(2) izi-by-edf.fr - https://izi-by-edf.fr/blog/interrupteur-comment-changer
(3) legrand.fr - https://www.legrand.fr/questions-frequentes/comment-fait-on-pour-installer-un-interrupteur-double-allumage
