Monter un minuteur sur un ventilateur d’extraction : guide pratique complet

Installer un minuteur sur un ventilateur d’extraction permet d’assurer une ventilation efficace tout en maîtrisant la consommation électrique. Ce guide pratique vous accompagne pas à pas, depuis le choix du ventilateur adapté à votre pièce et la vérification de la compatibilité électrique, jusqu’à la configuration précise de la temporisation. Vous apprendrez à préparer l’emplacement, réaliser l’installation physique et effectuer un raccordement électrique sécurisé. Enfin, des conseils clairs vous guideront dans la mise en route, le réglage du minuteur et la vérification fonctionnelle pour garantir une installation fiable, sûre et conforme aux besoins spécifiques de votre habitat ou chantier.

Choisir un ventilateur d’extraction adapté à la pièce et au minuteur

Pour un montage efficace, commencez par sélectionner un ventilateur mural doté d'une sortie sur gaine d'un diamètre minimum de 100 mm, adapté au volume d'air à extraire. Par exemple, pour un petit WC, un débit compris entre 90 et 100 m³/h s’avère optimal. La compatibilité électrique entre le minuteur et le ventilateur est cruciale : vérifiez la charge électrique supportée et le type de commande (unipolaire, bipolaire, variation) afin d’éviter les défaillances et risques de surchauffe.

Privilégiez un extracteur intégrant un système de temporisation électronique avec réglage simple, généralement via un potentiomètre ajustable de 1 à 20 voire 30 minutes, ce qui permet une gestion personnalisée selon les besoins. Analysez également le mode de commande initial (manuel ou automatique) pour déterminer si le minuteur s’installera en série sur le circuit d’éclairage ou sur une ligne dédiée, garantissant ainsi un fonctionnement fiable et conforme.

Préparer l’emplacement et réaliser l’installation physique du ventilateur

Choix de l’emplacement

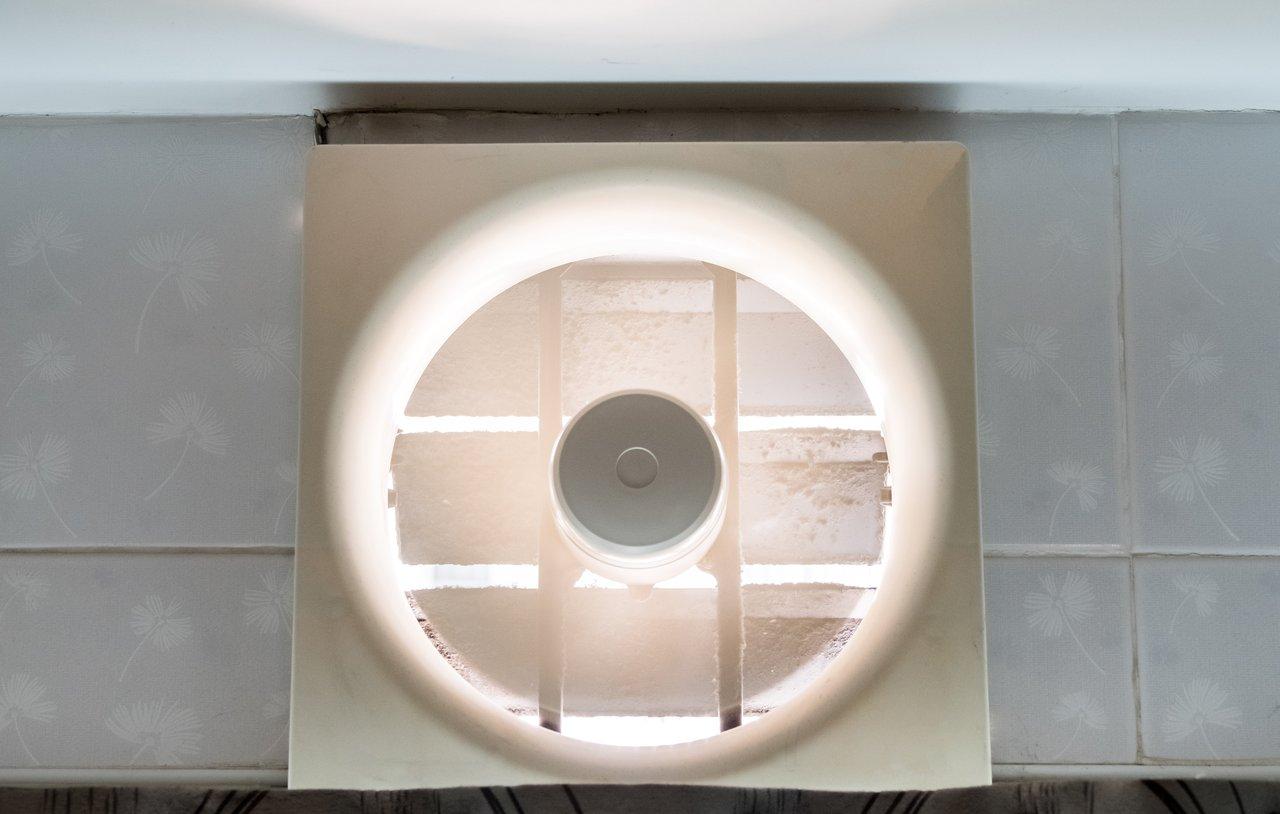

Positionnez le ventilateur en hauteur, soit sur un mur soit au plafond, dans un endroit aéré, éloigné des conduites et facilement accessible pour faciliter la maintenance et le réglage du minuteur.

Découpage et préparation du mur

Tracez un cercle légèrement plus grand que le diamètre de sortie de la manchette, avec 125 mm recommandé, sur le mur destiné à recevoir l’extracteur. Découpez soigneusement ce trou afin d’y insérer une manchette en PVC. Cette dernière doit dépasser de 3 cm l’épaisseur du mur pour assurer une traversée et étanchéité efficaces.

Fixation du ventilateur

Fixez la manchette au plâtre côté intérieur du mur pour garantir solidité et stabilité. Laissez légèrement dépasser la manchette côté extérieur pour raccorder une gaine souple en aluminium maintenue par un collier de serrage.

Le ventilateur est ensuite fixé dans cette manchette à l’aide de chevilles et vis adaptées, comme des vis Ø 4 x 25 mm. Cela minimise vibrations et bruits parasites tout en assurant une installation durable.

Effectuer le raccordement électrique sécurisé du minuteur sur le circuit du ventilateur

Précautions initiales

Avant toute intervention, coupez impérativement l’alimentation électrique de la pièce pour éviter tout risque d’électrocution ou court-circuit.

Matériel et câblage

Munissez-vous d’outils isolés tels que tournevis et pince à dénuder, ainsi que d’un détecteur de tension pour assurer la conformité et la sécurité durant l’opération.

Raccordez les fils en respectant rigoureusement le code couleur et le schéma de câblage. Le minuteur et le ventilateur sont équipés de trois bornes principales : L (phase), N (neutre), et T (temporisation). La phase est branchée sur l’interrupteur d’éclairage, la sortie T sur le moteur du ventilateur, tandis que le neutre est connecté directement au réseau électrique.

Sécurisation des connexions

Fixez solidement le câble dans le boîtier du ventilateur avec une vis de serrage. Cette étape garantit la continuité électrique, évitant ainsi tout risque de défaillance ou de mauvais contact.

Configurer et régler la temporisation du minuteur sur le ventilateur d’extraction

Accédez au module électronique de temporisation en ouvrant la grille frontale de l’aérateur. Celui-ci incorpore un potentiomètre réglable qui permet d’ajuster la durée de fonctionnement après extinction de la lumière, généralement entre 1 et 20 minutes. Ce réglage s’adapte précisément aux besoins de renouvellement d’air de la pièce.

La commande différée assure un démarrage de l’extracteur quelques secondes après l’allumage de la lumière et maintient son fonctionnement le temps programmé, contribuant ainsi efficacement à limiter l’humidité, la buée et les moisissures dans les pièces humides.

Assurez-vous que le minuteur offre un accès aisé et un réglage simple pour faciliter toute modification ultérieure ou intervention de maintenance.

Réaliser les tests fonctionnels et finaliser l’installation du ventilateur minuté

1. Refermez la grille de ventilation après avoir réglé le potentiomètre pour protéger le module électronique et assurer un rendu soigné.
2. Rétablissez l’alimentation électrique en remettant le disjoncteur en marche afin de tester le circuit.
3. Allumez l’éclairage et vérifiez que le ventilateur démarre après un léger délai programmé.
4. Éteignez la lumière puis observez que le ventilateur continue de fonctionner durant la durée paramétrée avant de s’arrêter automatiquement.
5. Contrôlez le serrage des connexions électriques et l’absence de bruits ou vibrations anormales, intervenez si besoin.
6. Si vous constatez toute anomalie ou doute concernant le câblage ou le fonctionnement, faites appel à un électricien qualifié pour assurer sécurité et conformité aux normes.
