Principes fondamentaux du double interrupteur va-et-vient pour commander deux circuits indépendants
Le double interrupteur associe deux boutons indépendants dans un seul mécanisme pour contrôler distinctement deux circuits d’éclairage à partir d’un même point de commande. Cela permet d’actionner séparément deux luminaires ou groupes d’éclairage sans multiplier les installations physiques.
Le système va-et-vient, quant à lui, permet de commander un même circuit lumineux depuis plusieurs endroits différents. En combinant double et va-et-vient, on obtient une solution flexible capable de gérer deux circuits simultanément, chacun bénéficiant de cette fonction de commande multiple.
Différences essentielles entre interrupteurs
Un interrupteur simple agit sur une seule source lumineuse depuis un seul point. Le double interrupteur contrôle deux circuits distincts depuis un seul boîtier. Le va-et-vient autorise la commande d’une lumière depuis deux points différents.
Optimisation de l’espace et ergonomie
Cette double configuration optimise l’espace mural en limitant le nombre de boîtiers et améliore l’ergonomie de la pièce. Elle garantit une gestion fluide de l’éclairage tout en conservant une installation propre et esthétique.
Schéma et câblage spécifique d’un double va-et-vient selon la norme NF C 15-100
La norme NF C 15-100 impose un câblage rigoureux. La phase commune (fil rouge ou marron) doit être raccordée à la borne L du double interrupteur. Les interrupteurs sont liés entre eux par deux fils navettes de couleur orange et violet, qui transmettent la commande électrique en va-et-vient.
Rôle des fils navettes
Les navettes permettent au courant de circuler d’un interrupteur à l’autre sans interruption, garantissant ainsi la possibilité d’allumer ou d’éteindre chaque circuit depuis plusieurs points.
Retour lampe et respect des circuits indépendants
Les fils de retour lampe (noir, violet ou bleu) connectent l’interrupteur aux luminaires. Chaque bouton du double interrupteur doit alimenter un circuit distinct, respectant ainsi leur indépendance fonctionnelle et sécuritaire. Le second interrupteur du va-et-vient ne reçoit jamais la phase, uniquement les navettes.
Respecter ces couleurs et cette architecture garantit conformité et sécurité selon les règles électriques actuelles.

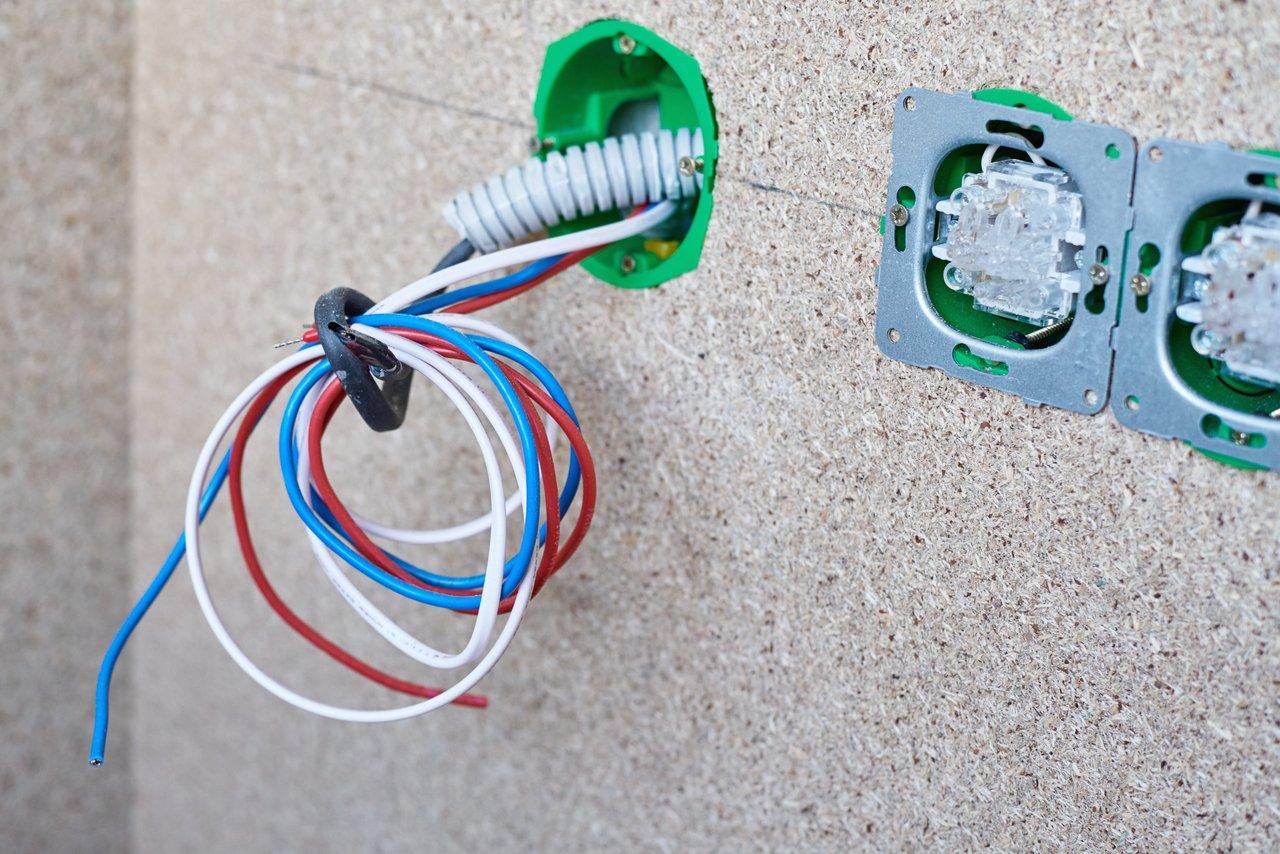

Étapes détaillées de montage d’un double interrupteur va-et-vient en toute sécurité
Monter un double interrupteur va-et-vient nécessite de suivre rigoureusement les étapes pour garantir sécurité et fonctionnement optimal :
- Coupez l’alimentation au disjoncteur général pour éliminer tout risque d’électrocution.
- Utilisez un testeur de tension (tournevis testeur ou multimètre) pour vérifier l’absence de courant sur les fils.
- Identifiez clairement chaque fil : la phase (rouge/marron), les navettes (orange/violet), et les retours lampe (noir, violet ou bleu).
- Dénudez les fils sur 7 à 10 mm, avec un outil adapté, sans abîmer le conducteur en cuivre.
- Raccordez chaque fil selon le schéma normatif : phase sur borne L, navettes entre interrupteurs, retours lampe sur sorties dédiées de l’interrupteur double.
- Privilégiez l’usage de bornes automatiques (type Wago ou dominos automatiques) pour garantir une connexion sûre et durable, limitant faux contacts et surchauffes.
- Fixez l’interrupteur dans une boîte d’encastrement stable, vérifiez son alignement avant de poser la plaque de finition.
- Remettez le courant sous tension au disjoncteur général puis testez chaque commande de l’interrupteur pour vérifier le bon fonctionnement indépendant des circuits et la prise en compte de tous les points de commande.
Recommandations de sécurité et conformité liées à l’installation électrique en va-et-vient double
L’installation électrique impose des règles strictes pour éviter des risques graves :
- Couper systématiquement l’alimentation avant toute intervention pour prévenir tout choc électrique.
- Contrôler l’absence de tension avec un outil fiable avant de toucher les fils.
- Respecter le code couleur et le schéma de câblage normalisé NF C 15-100 pour assurer clarté et conformité.
- Opter pour des bornes automatiques, qui maintiennent les connexions fermes dans le temps, par opposition aux connexions à vis pouvant se desserrer.
- Vérifier que chaque circuit lumineux est bien indépendant pour éviter courts-circuits et interférences.
- Employer uniquement du matériel certifié conforme (interrupteurs labellisés, câbles avec section adaptée).
- En cas de doute, s’appuyer sur un professionnel qualifié qui garantit sécurité, conformité et pérennité.
- Ne pas négliger la fixation mécanique afin d’éviter desserrage, mauvais contact ou dégradation.
Ces recommandations sont d’autant plus cruciales dans un montage complexe combinant double commande et va-et-vient.
Coût et avantages d’une installation professionnelle d’un double interrupteur va-et-vient
Le budget associé à une installation professionnelle d’un double interrupteur en va-et-vient se situe généralement entre 170 et 210 € TTC. Ce montant englobe le matériel de qualité et la prestation de main d’œuvre par un électricien qualifié.
Faire appel à un spécialiste garantit que l’installation respecte les normes et évite les risques associés à un bricolage non conforme, tels que courts-circuits et incendies.
Un montage bien conduit apporte un confort d’utilisation optimal, permettant une commande fiable et indépendante des sources lumineuses, ainsi qu’une maintenance facilitée à terme.
Investir dans une prestation professionnelle protège la sécurité des habitants et prolonge la durée de vie des équipements installés, assurant un véritable retour sur investissement.
