Installer un tableau électrique dans une habitation neuve : guide complet conforme à la norme NF C 15-100

Installer un tableau électrique dans une habitation neuve requiert impérativement le respect de la norme NF C 15-100, qui encadre la sécurité et la conformité de l’installation. Cette norme fixe les prescriptions sur l’emplacement du tableau, le type et le nombre d’interrupteurs différentiels, ainsi que les conditions d’accès indispensables. Pour assurer une installation fiable, le tableau doit être positionné dans une Gaine Technique Logement, accessible et protégée, avec une taille adaptée aux besoins actuels et futurs. Chaque étape de montage doit suivre rigoureusement les schémas électriques et garantir un câblage sécurisé. Enfin, la mise en conformité avec un contrôle professionnel et l’attestation Consuel sont essentielles avant la mise en service.

Respecter la norme NF C 15-100 pour une installation sécurisée

La norme NF C 15-100 encadre strictement l'installation des tableaux électriques dans les habitations neuves afin d’assurer la sécurité des occupants et la validité des assurances habitation. Elle impose des règles précises concernant l'emplacement du tableau, la protection des circuits, et les conditions d'accès.

Un tableau électrique conforme doit intégrer au moins deux interrupteurs différentiels 30 mA, dont un de type A capable de détecter efficacement les fuites de courant domestiques, assurant ainsi une protection fiable des personnes.

En tête du tableau se place un interrupteur différentiel principal de 300 mA, qui assure une protection globale contre les défauts importants en coupant automatiquement l’alimentation générale.

Cette conformité n’est pas seulement une question de sécurité : elle est obligatoire pour que la couverture d’assurance habitation reste valable en cas d’incendie ou d’accident électrique, d’après les règles dictées par des organismes spécialisés comme le Consuel.

Choisir l’emplacement précis du tableau électrique dans la gaine technique logement

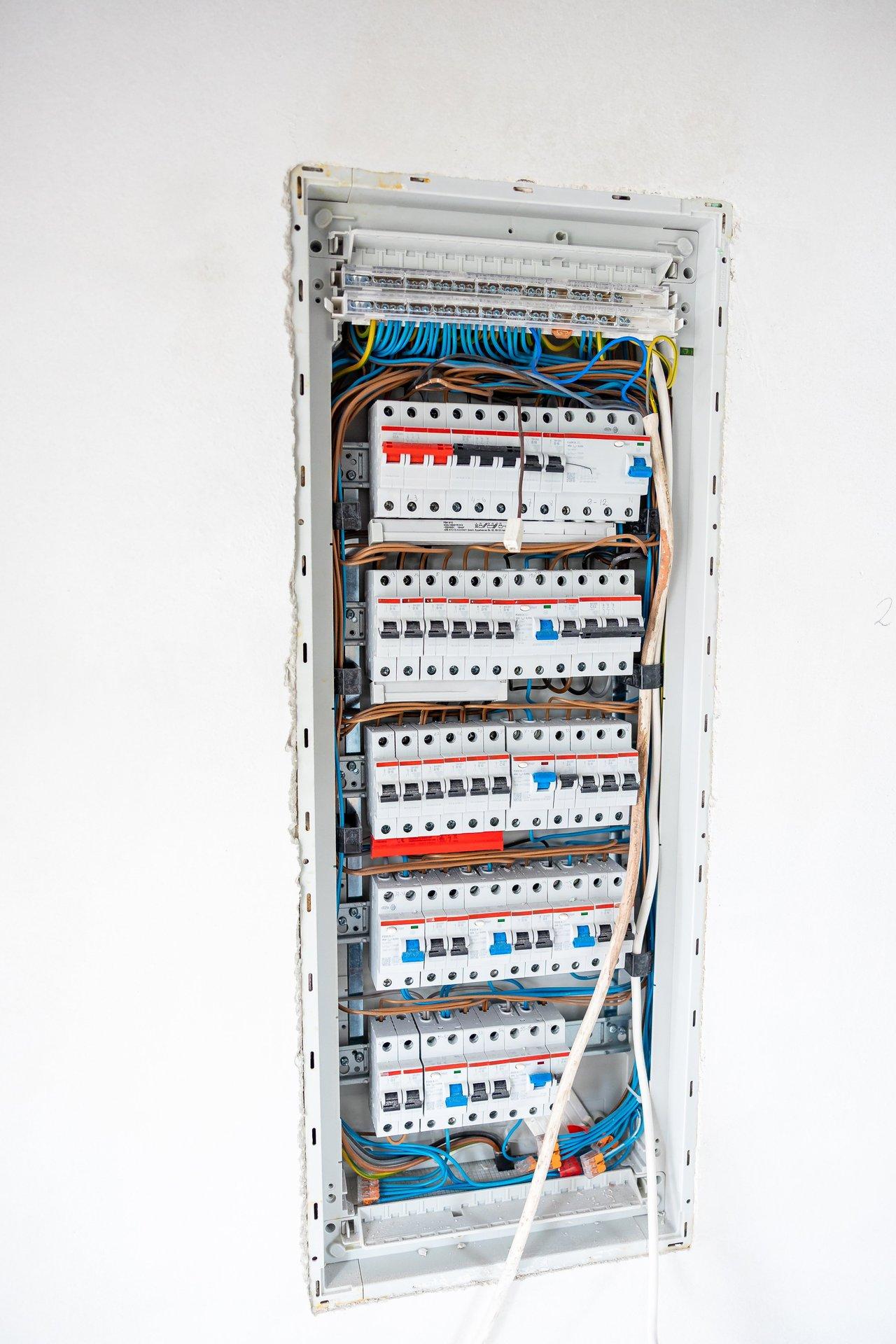

Installation dans la Gaine Technique Logement (GTL)

Le tableau électrique doit impérativement être installé dans la Gaine Technique Logement (GTL), un espace technique regroupant aussi le disjoncteur d’abonné et le coffret de communication. Cela facilite la gestion soignée des câbles et simplifie les interventions ultérieures.

Dimensions et caractéristiques de la GTL

La norme impose que la GTL se trouve dans un Espace Technique du Logement (ETEL) d’au moins 60 cm de largeur et 25 cm de hauteur. Cet emplacement doit être sec, ventilé, et exempt de tuyaux de gaz, canalisations d’eau et sources de chaleur afin d’éviter tout risque d’accident et d’assurer une bonne durabilité de l’installation.

Hauteur et accessibilité du tableau

Le tableau doit être positionné à une hauteur réglementaire comprise entre 0,50 m et 1,80 m suivant le type de logement. Cette plage garantit une accessibilité optimale pour les opérations de maintenance ou pour une coupure d’urgence rapide, souvent facilitée par la proximité de l’entrée ou d’un local annexe.

Adapter la taille et la composition du tableau électrique selon les besoins présents et futurs

Prévoir une marge pour évolutions futures

Il est conseillé de dimensionner le tableau en fonction du nombre de circuits actuels, en incluant une marge de 20 à 30 % de modules libres pour accueillir des extensions comme la domotique ou une borne de recharge pour véhicule électrique, selon les recommandations d'electriciteinfo.com.

Composants obligatoires du tableau

Le tableau doit comporter un disjoncteur principal de branchement pour un arrêt d’urgence global, ainsi que des interrupteurs différentiels 30 mA (dont un de type A) répartis par groupe pour la protection des circuits contre les défauts d’isolement.

Dimensionnement des disjoncteurs divisionnaires

Les disjoncteurs divisionnaires sont sélectionnés en fonction de leur usage :

• 16 A pour l’éclairage (limité à 8 points lumineux par circuit)
• 16 à 20 A pour les prises de courant courantes
• 20 A pour les circuits de chauffage jusqu’à 4500 W maximum

L’ensemble est organisé sur des rails DIN avec un câblage clair et repéré, facilitant la maintenance et l’évolution.

Procéder au montage rigoureux et au câblage sécurisé des circuits électriques

Fixation et installation du tableau

Le tableau doit être solidement fixé dans la GTL en respectant les règles d’isolation pour éviter toute vibration et dégradation mécanique, crucial pour pérenniser l’installation.

Raccordement des circuits selon le schéma électrique

Le câblage s’effectue en strict respect des polarités, des sections de câble (par exemple 16 mm² pour le raccordement d’un tableau secondaire) et des protections adaptées aux circuits.

Organisation et sécurisation des connexions

Les câbles sont soigneusement organisés sur des rails DIN avec des connexions sécurisées et isolées pour prévenir les courts-circuits et risques d’incendie. Chaque circuit est clairement identifié sur le tableau pour faciliter les interventions futures.

La rigueur dans le serrage des connexions est essentielle pour minimiser les risques de défauts électriques, comme précisé par bati-info.be.

Faire réaliser la mise en conformité et la vérification finale par un professionnel qualifié

L’installation du tableau électrique dans une habitation neuve doit impérativement être confiée à un électricien professionnel qualifié, qui garantit que toutes les exigences techniques et sécuritaires sont respectées.

1. Contrôle minutieux du serrage des connexions et conformité du câblage
2. Vérification de la bonne fixation du tableau selon la réglementation
3. Inspection finale réglementaire avant mise sous tension
4. Demande de conformité auprès du Consuel par le professionnel
5. Délivrance de l’attestation officielle validant la conformité de l’installation

Cette attestation est incontournable pour activer le compteur électrique auprès du fournisseur et constitue une preuve du respect de la norme NF C 15-100 et de la sécurité de l’installation.
