Installer un onduleur de secours domestique : étapes clés et conseils experts

Installer un onduleur de secours sur un circuit électrique domestique demande précision et rigueur. Ce guide vous mène à travers les étapes clés, de la sélection d’un onduleur hybride adapté jusqu’au raccordement sécurisé des panneaux solaires et batteries. Vous apprendrez à choisir le matériel compatible, assurer la sécurité des connexions DC et AC, et intégrer les protections indispensables pour garantir une installation conforme aux normes NF C 15-100. Enfin, des conseils pratiques vous accompagneront dans les vérifications avant mise en service, afin d’assurer fiabilité et durabilité à votre système électrique de secours.

Choix et préparation du matériel adapté pour l’installation d’un onduleur hybride

L'installation d'un onduleur de secours performant passe par un choix réfléchi du matériel. L'onduleur hybride s'impose comme la solution idéale puisqu'il permet de gérer simultanément la production des panneaux solaires, le stockage dans les batteries et l'alimentation en courant via le réseau électrique. Cette polyvalence maximise l'efficacité énergétique du système.

Les batteries compatibles sont essentielles : on privilégiera des modèles AGM, Gel ou Lithium, dimensionnés en fonction de la capacité souhaitée et compatibles avec l'onduleur choisi, ce qui assure une bonne longévité. Les câbles DC et AC doivent correspondre aux sections recommandées pour limiter les pertes et éviter tout échauffement néfaste.

Le dispositif de protection électrique comprend des disjoncteurs pour les circuits AC comme DC, des fusibles, des sectionneurs, ainsi qu'un coffret de protection conforme aux normes. Enfin, n'omettez pas l'investissement dans des outils isolants et équipements de protection individuelle indispensables pour manipuler en sécurité les circuits sous tension.

Installation et raccordement sécurisé des panneaux solaires à l’onduleur via câbles DC

Configuration et câblage des panneaux

Les panneaux photovoltaïques doivent être correctement connectés en série ou en parallèle selon la tension et l'intensité désirées. Cette configuration nécessite des câbles DC dimensionnés précisément afin d'assurer une transmission optimale. Le respect strict des polarités (+ et -) lors du raccordement à l'entrée DC de l'onduleur est impératif pour éviter tout court-circuit ou dommage matériel.

Disjoncteur et étiquetage

Un disjoncteur DC dédié doit être installé entre les panneaux et l’onduleur. Cette protection permet de couper rapidement le circuit en cas de surintensité et facilite les interventions de maintenance. Il est également conseillé d’étiqueter clairement les câbles DC pour simplifier le repérage et éviter les erreurs lors des opérations futures.

Positionnement et gain énergétique

Minimiser la distance entre panneaux, onduleur et batteries réduit les pertes énergétiques. Choisissez un emplacement sécurisé et optimisez le cheminement des câbles pour garantir la meilleure performance globale du système.

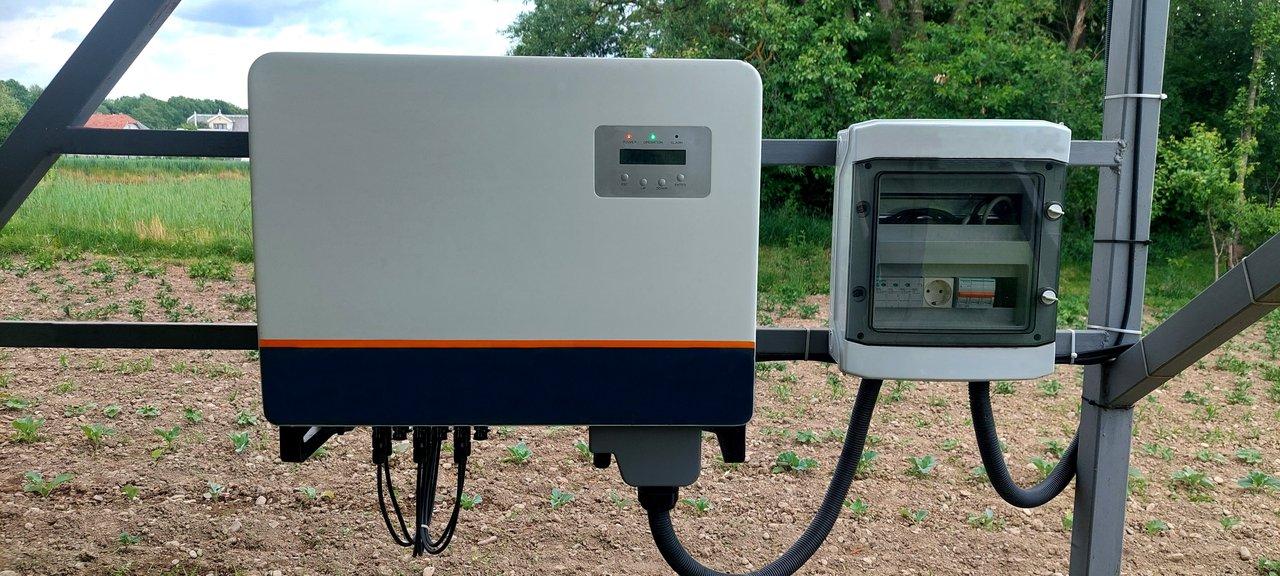

Raccordement de l’onduleur au tableau électrique domestique avec protections dédiées

Connexion AC et sécurisation

La sortie en courant alternatif (AC) de l’onduleur doit être raccordée au tableau électrique domestique via un disjoncteur dédié. Cette liaison garantit la protection contre les surcharges et autorise une isolation rapide du circuit électrique lors des opérations de maintenance ou en cas d'urgence. La mise à la terre correcte du système est non négociable, elle garantit la sécurité des personnes et prévient les risques d’électrocution, conformément à la norme NF C 15-100.

Dispositifs d'arrêt d'urgence et organisation des câbles

Installez un dispositif de coupure d’urgence accessible côté AC pour assurer une désactivation rapide du système en cas de défaut. Organisez la séparation des câbles AC et DC pour limiter les interférences électromagnétiques, garantissant ainsi un câblage clair et sans perturbations.

Recours professionnel

Pour garantir la conformité et la sécurité, la phase de raccordement de l’onduleur au tableau électrique justifie souvent l’intervention d’un professionnel qualifié, détenteur d’une certification RGE.

Connexion des batteries à l’onduleur en respectant polarité et protections spécifiques

Raccordement et polarité

Les batteries doivent être reliées à l’onduleur via des câbles spécifiquement conçus pour gérer les forts courants DC. Il est crucial de respecter scrupuleusement la polarité afin d’éviter tout court-circuit ou dommage au dispositif.

Protection et optimisation de charge

Insérez un disjoncteur ou un fusible entre les batteries et l’onduleur pour prévenir les risques d’incidents électriques. Selon le système, l’ajout d’un régulateur de charge peut optimiser la durée de vie des accumulateurs et garantir un fonctionnement stable de l’ensemble.

Conditions d’installation et maintenance

Installez les batteries dans un espace ventilé, loin des variations extrêmes de température, et sécurisez-les contre toute détérioration. La surveillance régulière de l’état de charge et les contrôles de maintenance sont indispensables pour détecter toute anomalie et éviter une usure prématurée.

Sécurité, conformité et vérifications indispensables avant et après mise en service

Respecter les normes NF C 15-100 et autres règles de sécurité est primordial pour assurer la pérennité et l’innocuité de votre installation. Voici les étapes à suivre rigoureusement :

1. Assurez-vous que les dispositifs de coupure d’urgence soient en place sur les circuits DC et AC pour isoler l’installation rapidement en cas d'urgence.
2. Coupez impérativement toutes les sources d’alimentation avant toute manipulation. Portez des équipements de protection individuelle adaptés tels que gants isolants et lunettes de sécurité.
3. Vérifiez minutieusement toutes les connexions : serrage des bornes, absence de fils dénudés, conformité des sections de câbles et étiquetage précis.
4. Effectuez un test d’isolation et de polarité avec un multimètre afin de détecter tout court-circuit ou inversion.
5. Procédez à la mise sous tension progressive en respectant l'ordre recommandé pour éviter tout dysfonctionnement logiciel ou électrique.
6. Surveillez en continu le fonctionnement de l’onduleur et l’état des batteries. Planifiez des vérifications régulières et une maintenance préventive pour prolonger la durée de vie globale et maintenir la rentabilité.
7. En cas de doute ou pour toute intervention délicate, faites immédiatement appel à un professionnel qualifié et certifié RGE pour garantir la sécurité et la validité légale de votre installation.

Ces démarches garantissent non seulement la sécurité mais aussi l’efficacité énergétique de votre système. Par exemple, installer un disjoncteur différentiel adapté sur votre tableau avant de raccorder l’onduleur vous apportera une protection renforcée (https://www.pratex.net/guides-conseils/tutos-installation/installer-un-disjoncteur-differentiel-dans-son-tableau-electrique-guide-complet/).

Un suivi régulier, incluant le contrôle du câblage, l’entretien des panneaux et la vérification du bon paramétrage de l’onduleur, est indispensable pour préserver la performance et la longévité de votre installation.
