Couper et vérifier l’absence de tension avant toute intervention électrique
Pour garantir votre sécurité lors de l’installation d’un disjoncteur différentiel, commencez impérativement par couper l’alimentation générale via le disjoncteur d’abonné. Cette étape est cruciale pour prévenir tout risque d’électrocution ou de court-circuit lors des manipulations dans le tableau électrique.
Utilisez systématiquement un vérificateur d'absence de tension (VAT) pour confirmer que le circuit est bien hors tension avant d’intervenir. Le port d’équipements de protection individuelle, notamment gants isolants et lunettes de sécurité, est indispensable pour limiter les risques liés à une éventuelle mauvaise manipulation.
Ces précautions minimisent considérablement les risques d’accidents graves au cours des opérations de montage ou de câblage des dispositifs différentiels dans le tableau.
Positionner le disjoncteur différentiel en tête de tableau électrique
Le disjoncteur différentiel doit être installé systématiquement en tête de rangée dans le tableau électrique, en amont de tous les disjoncteurs divisionnaires. Cette position garantit une protection complète et efficace de l’ensemble des circuits en aval contre les fuites de courant vers la terre.
Cette disposition est une exigence de la norme NF C 15-100, qui impose la présence d’au moins un disjoncteur différentiel situé en début de circuit ou de groupe de circuits.
Le positionnement facilite également le câblage : la prise d’alimentation se fait via un peigne vertical relié directement au disjoncteur d’abonné, tandis qu’un peigne horizontal distribue le courant vers les disjoncteurs divisionnaires. Ce système simplifie la distribution tout en assurant la sécurité électrique.
Choisir le disjoncteur différentiel adapté selon son type et calibre
Définir le type selon la nature des courants à détecter
Le choix du type de disjoncteur différentiel se fait en fonction des courants résiduels à détecter :
- Type AC : conçu pour détecter uniquement les fuites de courant alternatif. Il convient aux circuits standards sans appareils générant des courants de fuite continus.
- Type A : conçu pour détecter aussi bien les courants alternatifs que continus pulsés, indispensable pour certains équipements électroménagers comme les machines à laver ou les plaques de cuisson.
Déterminer la sensibilité et le calibre
La sensibilité du disjoncteur différentiel est généralement fixée à 30 mA, valeur qui assure une protection optimale des personnes contre les risques d’électrocution.
Le calibre, c’est-à-dire l’intensité nominale, doit correspondre précisément à la somme des intensités des disjoncteurs divisionnaires alimentés en aval ou être au moins égal à celle du disjoncteur d’abonné qui fournit le tableau.
Le calcul prend en compte :
- Les circuits à forte consommation (chauffage, production d’eau chaude, prises de recharge de véhicules électriques) comptabilisés à 100 %.
- Les autres circuits à usage standard comptabilisés à 50 %.
Cette méthodologie est conforme à la norme NF C 15-100, qui garantit la sécurité et la fiabilité de l’ensemble de l’installation électrique.

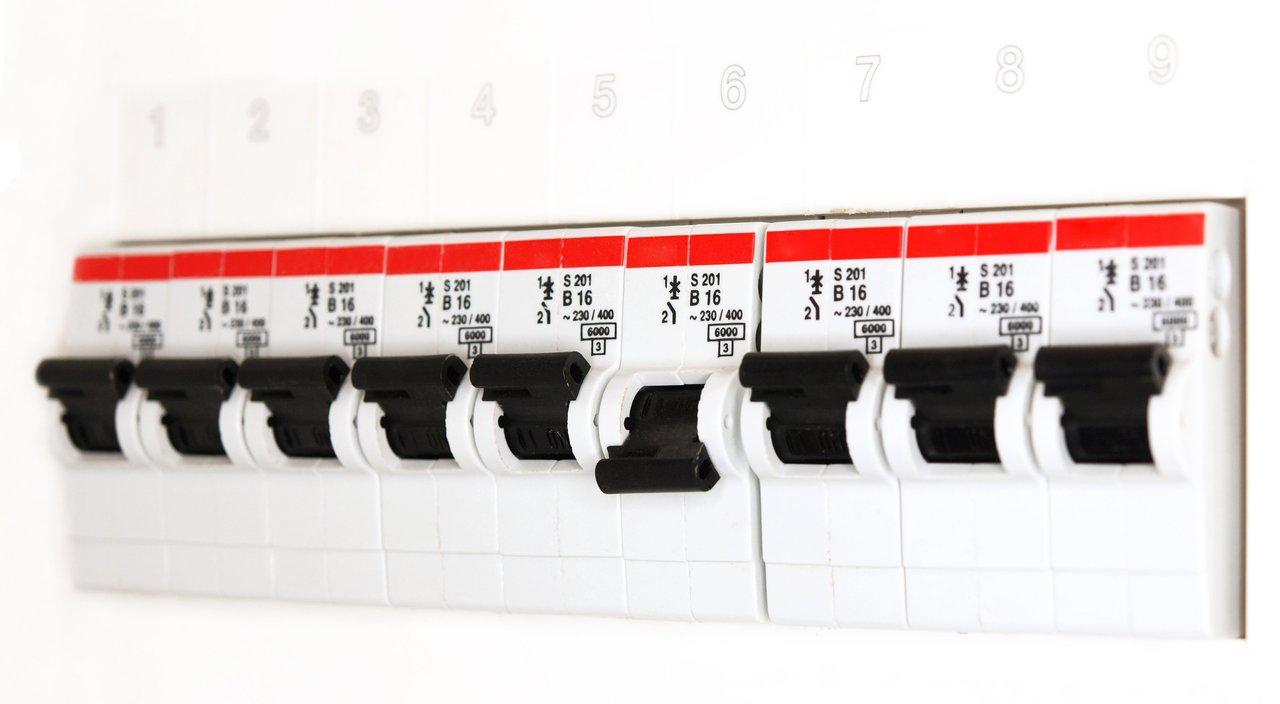

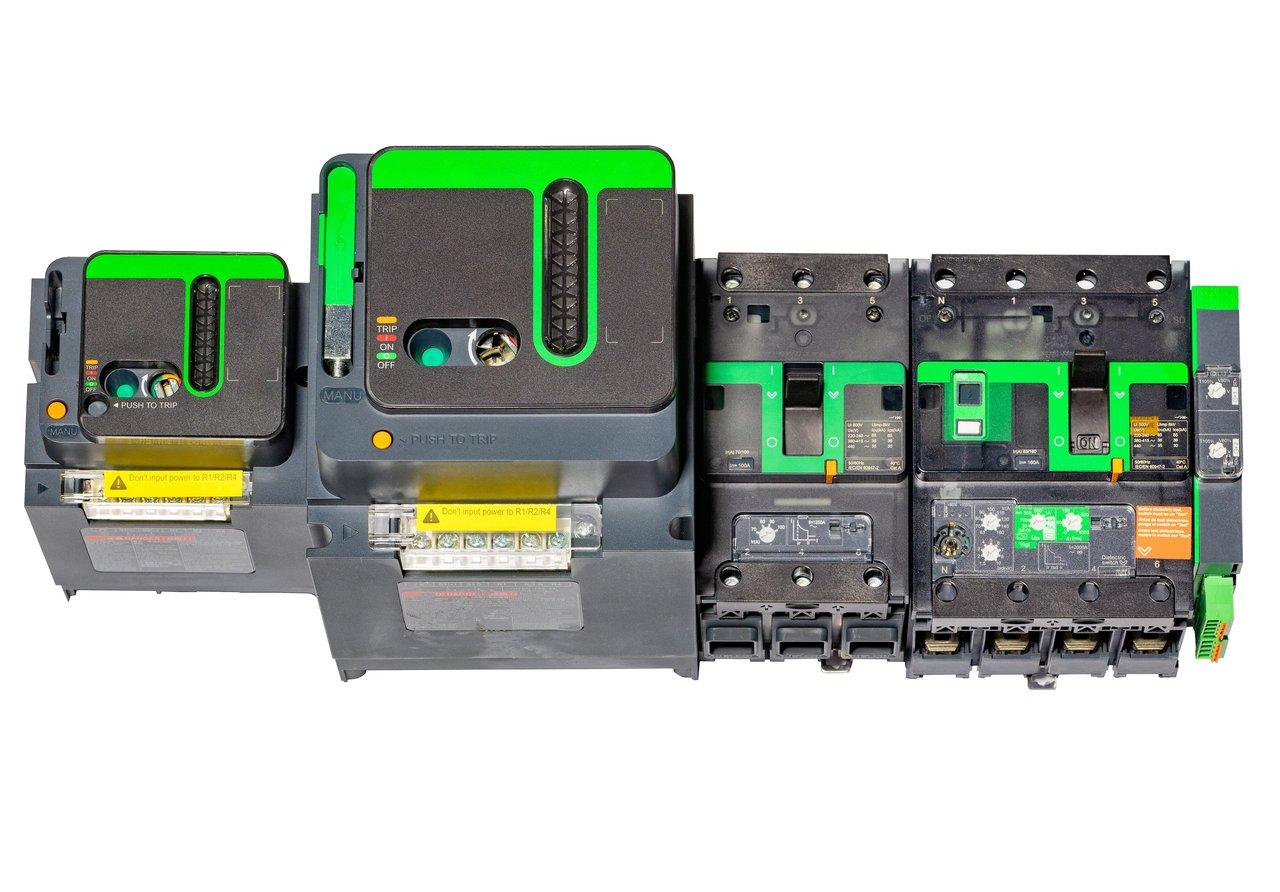

Fixer et câbler le disjoncteur différentiel sur le rail DIN avec peignes de liaison
Fixation sur rail DIN
Le disjoncteur différentiel se positionne et se fixe solidement sur un rail DIN métallique, intégré dans la plupart des tableaux électriques modernes. Cette fixation sans vis facilite le montage et permet une adaptation rapide en cas d’évolution du tableau.
Raccordement avec peignes de liaison
L’alimentation générale est apportée au disjoncteur différentiel par un peigne vertical adapté, connecté en amont au disjoncteur d’abonné avec des connecteurs calibrés (section 16 mm² pour éviter tout échauffement). Les peignes servent aussi à relier horizontalement les disjoncteurs divisionnaires en aval.
Il est essentiel de couper ces peignes à la bonne dimension et d’isoler correctement les extrémités pour éliminer tout risque de contact accidentel ou de surchauffe. L’ensemble du câblage doit respecter les codes couleurs normalisés, et les connexions doivent être serrées précisément pour prévenir tout faux contact qui pourrait dégrader la sécurité électrique.
Enfin, vérifier que tous les circuits concernés disposent obligatoirement d’une liaison à la terre conforme ; sans cela, le disjoncteur différentiel ne détectera pas les fuites et ne pourra assurer sa fonction de protection.
Tester et entretenir régulièrement le disjoncteur différentiel après installation
Une fois l'installation terminée et le courant remis, il est impératif de tester immédiatement le bon fonctionnement du disjoncteur différentiel. Appuyez sur le bouton marqué « T » pour simuler une fuite de courant : l’appareil doit se déclencher instantanément.
Si ce déclenchement ne se produit pas, la protection est défaillante. Il faut alors impérativement faire appel à un électricien qualifié pour diagnostiquer et corriger le problème sans délai, car la sécurité de toute l’installation en dépend.
Un entretien régulier est également nécessaire : un test mensuel garantit le maintien en bon état de fonctionnement du dispositif. Voici quelques conseils pratiques pour préserver cette sécurité :
- Ne jamais tenter de remplacer ou réparer un disjoncteur différentiel défectueux soi-même sans compétences spécifiques.
- Contrôler que la liaison à la terre de tous les circuits protégés reste conforme et fonctionnelle.
- Surveiller le tableau pour détecter toute anomalie, par exemple signes de surchauffe ou odeurs suspectes.
- Faire réaliser régulièrement un contrôle électrique complet par un professionnel pour vérifier la conformité générale du tableau.
En cas d’incertitude, privilégiez toujours l'intervention d’un expert en électricité. La manipulation et l'entretien d’un disjoncteur différentiel requièrent rigueur et savoir-faire, indispensables pour garantir une protection fiable des personnes et des biens.
