Respecter la norme NF C 15-100 pour une installation conforme
Inscrire l’installation d’une prise téléphone RJ45 dans la norme NF C 15-100 est impératif pour la qualité et la conformité du réseau VDI (voix, données, images). Cette norme spécifie une architecture en étoile, où chaque prise est câblée individuellement vers un coffret de communication centralisé.
Ce coffret réunit tous les câbles RJ45, évitant tout repiquage entre prises, ce qui garantit un réseau performant et facile à maintenir. Respecter cette norme conditionne aussi le choix des composants comme les câbles, prises et modules de brassage, ainsi que la méthodologie stricte associée à une séparation claire des courants faibles et forts.
En neuf comme en rénovation, cette conformité est un gage de pérennité pour votre réseau domestique, assurant ainsi sécurité, compatibilité et stabilité des transmissions.1
Topologie en étoile et câblage dédié au coffret de communication
Principe de la topologie en étoile
La topologie en étoile impose que chaque prise RJ45 soit branchée directement au coffret de communication par un câble dédié. Il ne faut ni dériver ni repiquer un câble existant d’une prise à une autre, afin d’éviter les pertes et interférences.
Fonctionnement du coffret central
Ce coffret joue un rôle crucial en centralisant les signaux Internet, téléphone et télévision. Il contient des modules de brassage permettant de raccorder individuellement chaque câble vers sa prise respective, assurant un câblage organisé et accessible.
Avantages d'une organisation en étoile
Cette organisation garantit une distribution homogène du signal dans toute l’habitation. Elle facilite la maintenance, le diagnostic des pannes et rend les évolutions du réseau plus simples, tout en limitant les perturbations électriques entre câbles.2
Choisir le matériel adapté : câbles, prises et outils indispensables
Un matériel adapté constitue le socle d’une installation performante et durable :
- Utiliser un câble RJ45 catégorie 6 monobrin : idéal pour les tirages muraux, il supporte jusqu’à 10 Gbit/s sur 55 mètres, garantissant qualité et rapidité.
- Privilégier des câbles blindés (F/UTP, FTP ou S/FTP) dans les environnements avec fortes interférences électromagnétiques pour assurer la stabilité du réseau.
- Choisir une prise RJ45 compatible catégorie 6 et compatible avec la norme de câblage T568B, garantissant une protection optimale contre les perturbations.
- Installer des boîtes d’encastrement standard Ø67 mm et des plaques de finition adaptées au style de la pièce.
- Se munir d’outils spécifiques tels que : pince à dénuder, tournevis plat, scie cloche Ø67, pince coupante et un testeur de câble réseau indispensable pour la validation.
- Respecter strictement le brochage des fils selon la norme T568B, avec un détorsadage des paires limité à 6-13 mm pour éviter la dégradation du signal et garder la compatibilité avec la fourniture PoE.
Ces choix garantissent un réseau fiable et conforme aux exigences actuelles pour vos installations domestiques ou professionnelles.

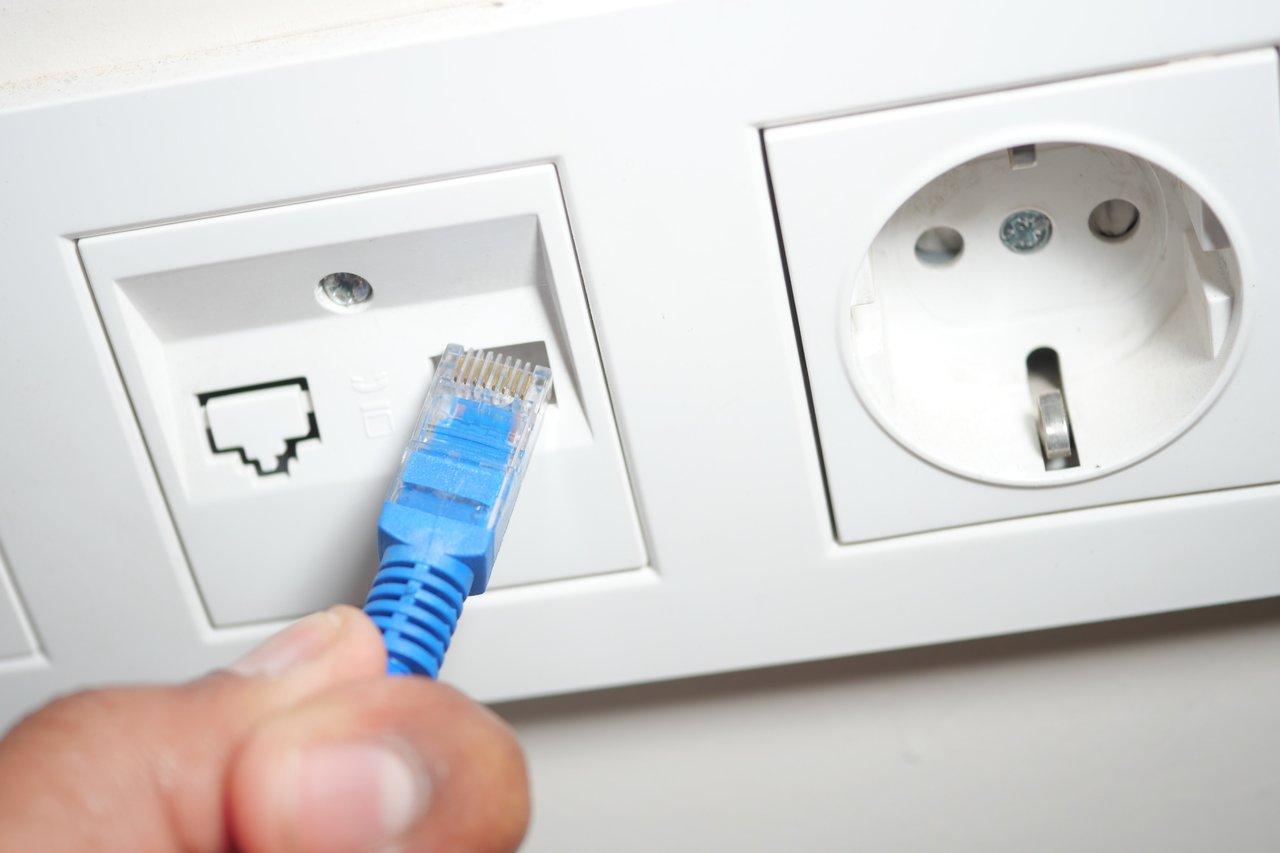

Étapes techniques pour installer une prise RJ45 murale encastrée
La pose d’une prise RJ45 encastrée s’effectue selon une méthode rigoureuse en plusieurs étapes :
- Préparation : identifier les emplacements stratégiques des prises en tenant compte des usages et de la norme NF C 15-100.
- Perçage mural : utiliser une scie cloche Ø67 mm pour installer proprement la boîte d’encastrement sans risquer d’endommager les gaines électriques voisines.
- Tirage du câble : passer un câble catégorie 6 monobrin dans une gaine dédiée séparée des câbles électriques pour limiter l’impact des interférences électromagnétiques.
- Dénudage et repérage : dénuder soigneusement les paires torsadées avec une pince à dénuder, puis respecter strictement le brochage T568B en limitant le détorsadage des paires à environ 1 cm maximum.
- Insertion des fils : positionner chaque fil dans sa fente dédiée sur la prise RJ45 en suivant le code couleur T568B, maintenir la torsade au plus proche du contact, puis fixer la prise dans la boîte avec la plaque de finition.
Valider l’installation avec des tests de continuité et fonctionnels
Un test rigoureux garantit la qualité et la fiabilité de votre réseau RJ45 :
- Le testeur de câble réseau vérifie la continuité et le brochage correct, signalé par l’allumage séquentiel des huit voyants verts, signe d’une installation parfaite.
- En présence de voyants rouges ou absents, il convient de contrôler précisément l’ordre des fils et le détorsadage pour éliminer toute erreur.
- Un test fonctionnel supplémentaire consiste à connecter un équipement réseau (ordinateur ou box Internet) pour vérifier l’allumage du voyant de liaison, confirmant la négociation et la stabilité du débit.
- Ce double contrôle est indispensable, surtout en milieu professionnel ou installations domotiques, pour éviter les dysfonctionnements ultérieurs.
- Pour les installations complexes, faire appel à un professionnel assure conformité aux normes, sécurité et performance optimale du réseau VDI.
Pour approfondir certains aspects pratiques de votre installation électrique, vous pouvez consulter nos guides techniques sur la norme NF C 15-100 ou l’installation de détecteurs automatiques pour compléter votre projet.
