Fonction et rôle du programmateur horaire sur un chauffe-eau électrique
Le programmateur horaire vous permet de gérer l’alimentation électrique du chauffe-eau selon des plages horaires précises. Cette gestion optimise la consommation en limitant la chauffe aux périodes aux tarifs avantageux, notamment durant les heures creuses.
En pilotant la mise sous tension et la coupure du ballon, il garantit une chauffe maîtrisée qui peut réduire jusqu’à 30% la facture d’électricité. Grâce à ce dispositif, on évite le fonctionnement continu du chauffe-eau, ce qui améliore aussi bien le confort d’usage que l’économie d’énergie.
Vous pouvez associer cet outil à un contacteur jour/nuit pour une meilleure efficacité, ou l’utiliser seul selon votre installation. De plus, les programmateurs se déclinent en versions analogiques ou digitales, offrant une programmation fine pour s’adapter à vos besoins.
Choix du matériel adapté pour un montage sécurisé et durable
L’horloge modulaire, cœur du système

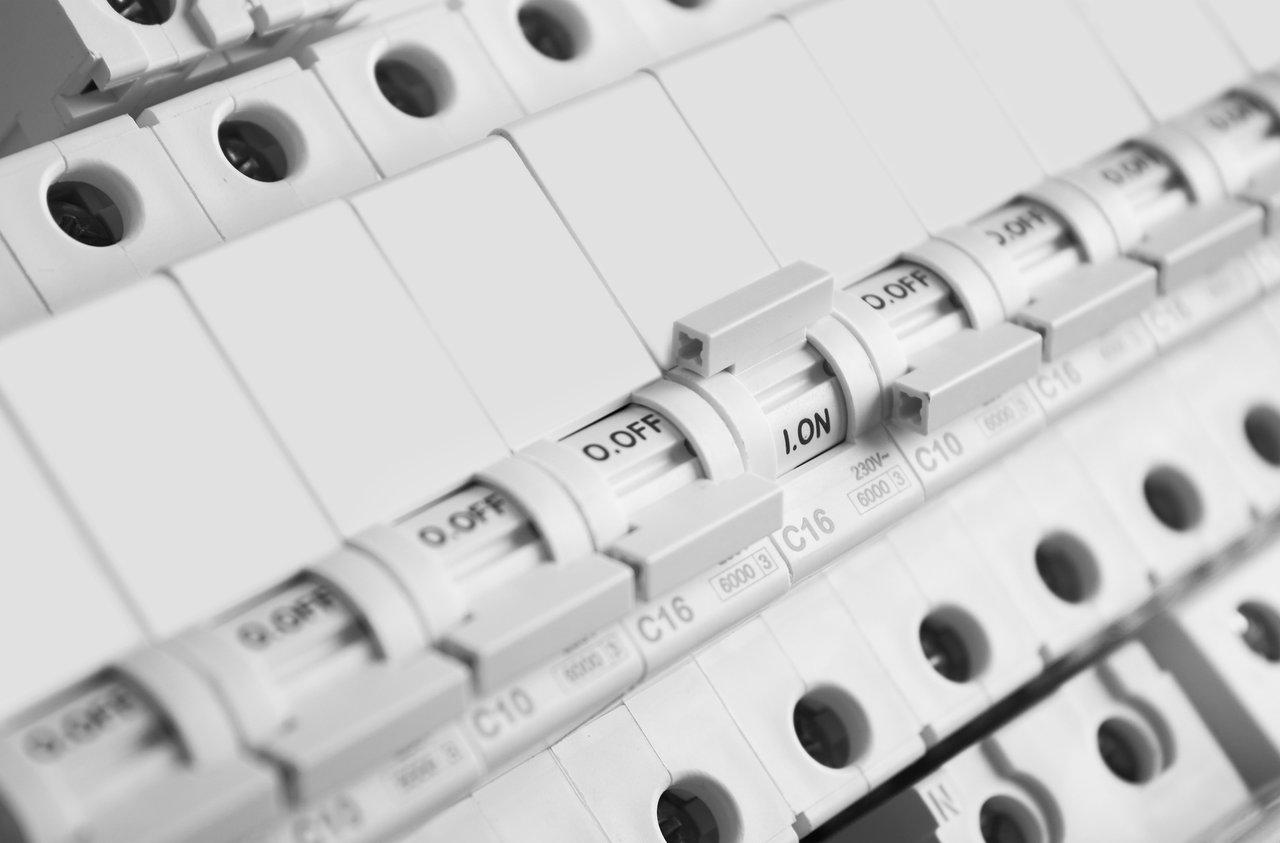

L’horloge modulaire doit impérativement être compatible avec la puissance des chauffe-eaux, souvent située entre 2000 et 3000 watts. Vous la fixez sur le rail DIN de votre tableau électrique pour une installation ordonnée et conforme.
Le rôle du contacteur 2P
Pour un chauffe-eau monophasé, un contacteur bipolaire (2P) calibré à 25 A sous 230 V AC est conseillé. Ce contacteur réalise la coupure physique de l’alimentation, protégeant ainsi la bobine de l’horloge modulaire des forts courants du chauffe-eau, ce qui assure une meilleure durabilité.
Protection et compatibilité
Un disjoncteur 2 A est souvent recommandé pour protéger l’horloge modulaire. Il évite les surcharges électriques sur le circuit de commande et sécurise l’ensemble. Assurez-vous aussi de la compatibilité des composants avec votre tableau électrique existant, en respectant les normes NF C 15-100. Enfin, les programmateurs digitaux permettent de paramétrer plusieurs plages horaires, s’adaptant efficacement à vos besoins spécifiques.
Schéma de câblage et étapes clés du branchement avec contacteur
Avant toute manipulation, coupez impérativement l’alimentation générale au tableau principal. Vérifiez l’absence de tension à l’aide d’un multimètre ou d’un VAT.
- Montez l’horloge modulaire sur le rail DIN du tableau.
- Alimentez-la en phase et neutre depuis un disjoncteur 2 A dédié.
- Câblez la bobine du contacteur jour/nuit à la sortie pilote de l’horloge modulaire. Ainsi, l’horloge commande le contacteur qui gère le circuit haute puissance.
- Branchez la phase provenant du disjoncteur principal à l’entrée du contacteur, puis reliez la sortie du contacteur au chauffe-eau. Cette étape garantit la coupure physique du courant.
- Connectez le neutre directement au chauffe-eau en respectant la polarité.
- Vérifiez la conformité du montage avec les schémas de la norme NF C 15-100.
- Rétablissez l’alimentation et effectuez un test de fonctionnement pour confirmer la commande des plages horaires programmées.
Installation d’un programmateur horaire sans contacteur : principes et précautions
Il est possible de commander directement la phase du disjoncteur du chauffe-eau avec une horloge modulaire, sans utiliser de contacteur. Cette solution simplifie l’installation et réduit les coûts liés au matériel supplémentaire.
Dans ce cas, la sortie de l’horloge pilote directement la phase du disjoncteur du chauffe-eau. Il est crucial de choisir un programmateur spécialement conçu pour supporter ces intensités élevées, garantissant ainsi une sécurité maximale.
Un disjoncteur 2 A protège l’horloge modulaire pour éviter toute surcharge. Cette configuration requiert une solide maîtrise des règles électriques, car l’absence de contacteur augmente l’exigence de qualité du matériel et des raccordements.
La fiabilité à long terme dépend donc de la qualité du programmateur et d’un strict respect des normes en vigueur. Pour ces raisons, recourir à un électricien qualifié est vivement recommandé.
Conseils pratiques pour une installation conforme, sûre et performante
Pour garantir une installation fonctionnelle et sécurisée, appliquez ces conseils essentiels :
- Coupez toujours l’alimentation générale avant toute intervention et vérifiez l’absence de tension.
- Vérifiez la compatibilité du programmateur et du contacteur avec la puissance et les caractéristiques de votre chauffe-eau.
- Respectez rigoureusement la norme NF C 15-100, notamment en séparant les circuits et en utilisant des disjoncteurs adaptés.
- Positionnez correctement les modules sur le rail DIN et identifiez précisément les bornes pour éviter toute inversion.
- Programmez vos plages horaires selon votre abonnement heures creuses pour maximiser les économies d’énergie.
- Faites appel à un professionnel pour le choix du matériel et l'installation, surtout si vous optez pour une installation sans contacteur.
- Testez votre installation après montage afin de valider l’enclenchement et la coupure aux plages programmées, assurant confort et sécurité.
Pour approfondir vos connaissances et assurer une mise en œuvre sécurisée, vous pouvez consulter ce guide complet pour installer un contacteur jour/nuit sur votre ballon d’eau chaude.
