Principe fondamental de détection d’une fuite de courant par disjoncteur différentiel spécialisé
Le disjoncteur différentiel spécialisé travaille en permanence sur le principe du transformateur homopolaire intégré, qui mesure la différence entre le courant entrant et sortant d’un circuit électrique. Ce dispositif détecte instantanément tout déséquilibre supérieur à un seuil critique, généralement fixé à 30 mA en résidentiel. Cette constante surveillance dynamique permet au disjoncteur de déclencher la coupure automatique de l’alimentation en moins de 0,1 seconde, garantissant ainsi une protection efficace contre les risques d’électrocution ou d’incendie.
Le principe s’adapte aussi aux environnements industriels, où les DDR spécialisés disposent souvent de seuils personnalisables pour minimiser les déclenchements intempestifs causés par les courants de démarrage des moteurs. Le dispositif protège notamment contre les courants de fuite vers la terre, sources potentielles de chocs électriques ou de surchauffes, en mesurant précisément le courant différentiel.
Cette fiabilité repose également sur une installation strictement conforme aux normes électriques en vigueur telles que la NF C 15-100 ou les standards IEC, associée à une mise à la terre efficace et performante, indispensable pour assurer la sécurité globale du système (1)(2).
Tester manuellement le disjoncteur différentiel avec son bouton test pour vérifier sa réactivité
Le bouton test intégré au disjoncteur différentiel simule une fuite en créant volontairement un déséquilibre électrique. Cette action doit entraîner la coupure immédiate du dispositif, vérifiant ainsi le bon fonctionnement du mécanisme.
Pour s’assurer de la réactivité du DDR, ce test doit être réalisé mensuellement par l’utilisateur ou le technicien. La procédure consiste à appuyer fermement sur ce bouton jusqu’à obtention de la coupure, puis à réarmer le disjoncteur, en vérifiant que l’état demeure stable, exempt de déclenchements intempestifs. Il est impératif d’effectuer cette manipulation dans le respect strict des règles de sécurité du chantier ou du domicile.
Toute anomalie constatée, comme un déclenchement tardif ou absent, est le signe avant-coureur d’un dysfonctionnement probable nécessitant une intervention professionnelle rapide.

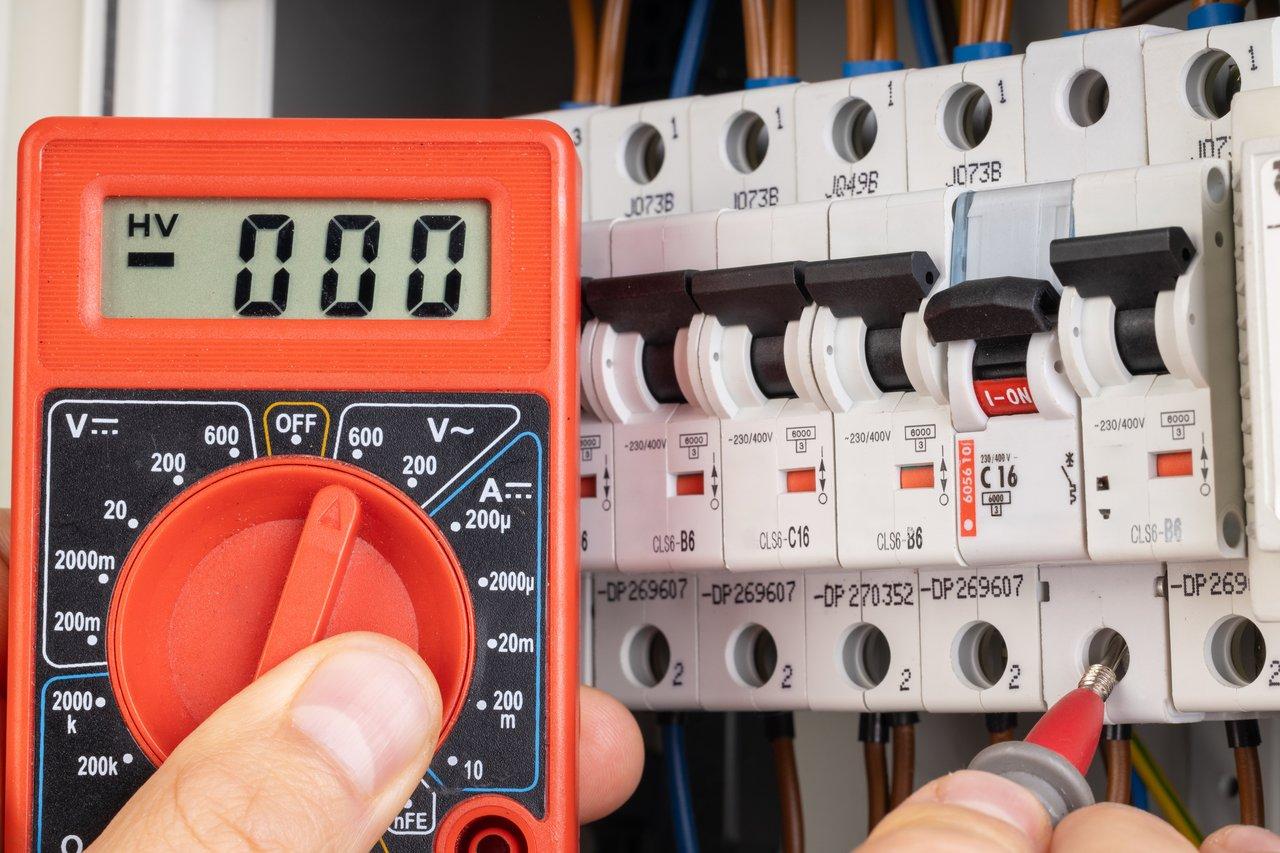

Réaliser un test professionnel avec multimètre et testeur spécialisé pour une mesure précise
Mesure du courant de fuite, du temps de coupure et de l’impédance
Pour valider les performances du disjoncteur différentiel au-delà du test manuel, le recours à un multimètre professionnel couplé à un testeur spécialisé est indispensable. Ces instruments mesurent avec précision notamment la valeur du courant de fuite déclencheur, le temps de coupure, ainsi que l'impédance de boucle, qui conditionne la qualité de la mise à la terre.
Test en rampe et détermination des limites d’intervention
La méthode instrumentée comprend un test en rampe, qui simule une augmentation progressive du courant de fuite. Elle permet d’établir les limites d’intervention réelles du disjoncteur et de contrôler la conformité aux normes électriques. Ce contrôle pointu est essentiel pour vérifier la capacité du DDR à fonctionner correctement en toutes circonstances.
Fréquence et conditions de réalisation du test
Ce type de test doit être conduit uniquement par un technicien qualifié habilité à manipuler les conducteurs sous tension en toute sécurité. En milieu résidentiel, il est recommandé de réaliser ce contrôle au moins une fois par an, tandis que dans les environnements industriels ou à risques, la périodicité peut être accrue. Cette vigilance prévient des dysfonctionnements liés à l’usure interne, à l’oxydation ou une mauvaise mise à la terre susceptibles de provoquer des déclenchements intempestifs ou l’absence de protection (3).
Identifier les causes possibles d’une fuite de courant à l’aide d’un multimètre en mode ohmmètre
La détection professionnelle s’appuie aussi sur une méthode complémentaire, à savoir l’utilisation d’un multimètre réglé en mode ohmmètre pour localiser précisément la fuite. Après avoir coupé l’alimentation générale, on mesure la résistance entre la phase ou le neutre et la terre. Une résistance faible révèle souvent un défaut d’isolement.
- Les causes fréquentes incluent des câbles abîmés, une humidité excessive, ou des appareils électriques défectueux.
- Cette approche permet d’affiner le diagnostic, ciblant rapidement les composants à remplacer ou réparer et ainsi optimiser l’intervention de maintenance.
- Avant toute mesure, couper l’alimentation est indispensable pour éviter toute électrocution et garantir la sécurité.
- L’analyse complète peut aussi inclure l’inspection visuelle des connexions et la vérification des conditions environnementales propices à la fuite.
Ce niveau d’expertise complète parfaitement les tests automatiques du DDR, renforçant la sûreté globale de l’installation.
Maintenir et garantir la sécurité électrique par une maintenance régulière et une installation conforme
Garantir la sécurité électrique durable passe par une maintenance rigoureuse et une installation aux normes :
- Tester manuellement le disjoncteur différentiel chaque mois à l’aide du bouton test.
- Effectuer un contrôle instrumenté annuel avec appareils spécialisés.
- Inspecter visuellement les connexions électriques afin de détecter corrosion ou oxydation pouvant engendrer des défauts.
- Garantir une mise à la terre fiable, avec un conducteur de protection (PE) bien dimensionné et correctement raccordé afin d’évacuer efficacement les courants de fuite.
- Respecter la réglementation NF C 15-100 et les normes IEC applicables.
- Dans les environnements professionnels ou industriels à risque, installer des relais de surveillance d’isolement (RSI) pour une détection renforcée et une meilleure continuité de service.
- Confier les diagnostics approfondis, la maintenance technique et le contrôle de conformité à un technicien qualifié.
Cet ensemble de mesures assure la pérennité et l’efficacité du dispositif, protégeant ainsi les personnes et les biens contre les risques liés aux fuites de courant (1)(3).
